Электропроводка в доме своими руками

Чтобы самому решиться на очень важный и ответственный шаг, смонтировав электропроводку в своем доме, необходимо все детально обдумать. Главное – это сделать все правильно, исходя из требований, технических условий, а также требований правил пожарной и техники безопасности. Если нет уверенности в своих силах и своих знаниях, то лучше нанять специалистов, которые знают толк в этом деле.

Порядок действий

Электропроводка в доме или в квартире осуществляется до начала проведения отделочных работ. Самое главное, чтобы стояли стены, перегородки, а также крыша, если дом находится на этапе строительства. Последовательность мероприятий следующая:

• Определиться с типом потребителей – однофазные (220V) или трехфазные (380V).
• Разработка схемы, а также расчет мощности электрических приборов, с подачей соответствующих документов и получением разрешения.
• Закупка всех комплектующих, а также электросчетчика, электрических проводов и коммутирующих аппаратов.
• Монтаж ввода, когда электрическое напряжение подается от столба к счетчику (распределительному щитку). Как правило, такие работы осуществляет организация, которая обслуживает электрические сети.
• Установка в электрическом щитке всех автоматических выключателей и устройств защиты.
• Прокладка в доме электрических проводов к местам размещения распределительных коробок, выключателей, розеток и светильников.
• Монтаж контура заземления и его подключение.
• Испытание внутренней электропроводки и оформление акта.
• Эксплуатация электропроводки.

План действий может иметь незначительные отличия от вышеописанного, но особенности заключаются в том, чтобы получить разрешение от соответствующих служб. Как правило, подготовка документов и их оформление, а также получение разрешения, занимает длительный период, при этом технические условия действительные на протяжении 2-х лет. За этот период можно изрядно потрудиться, осуществив все подготовительные операции.

Сколько фаз заводить в дом

В частный дом допустимо заводить одну фазу (220V) или три фазы (380V), при этом нормы потребления для однофазных потребителей составляют от 10 до 15 кВт, а для трехфазных потребителей – 15 кВт.

Для людей несведущих может показаться, что особой разницы нет, но на самом деле разница достаточно существенная. Трехфазная сеть понадобится лишь в том случае, если планируется установка мощных электрических потребителей, вроде 3-х фазных плит или котлов отопления (электрических). В противном случае, в наличии 3-х фазной сети в доме нет надобности, поскольку практически все бытовые потребители рассчитаны для работы в сети 220V. К тому же, 380V намного опаснее 220V, поэтому использовать 380V в частном доме, нельзя назвать разумным решением, да и получить разрешение вряд ли получится, если не существует весомых причин.

Оформление документов

План электрификации дома непременно входит в совокупность документов, позволяющих получить разрешение и технические условия. Составление плана – это серьезный и ответственный этап, который требует, чтобы учитывались многие факторы. Во-первых, необходимо учитывать, где будет располагаться тот или иной бытовой потребитель, чтобы разместить розетки рядом с такими потребителями. Во-вторых, необходимо учитывать, где будет размещаться мебель, чтобы правильно определить места установки выключателей. Важно также определиться с подсветкой, а также с основным освещением.

На плане необходимо нарисовать все люстры, бра, торшеры, а также точечные светильники. Некоторые осветительные приборы потребуют установки розеток, а некоторые выключателей. Подобные действия проводятся для каждой комнаты. Особое внимание нужно уделить мощным потребителям, таким, как электрический водонагреватель, электрическая плита, электрическая духовка, стиральная машина и т.д., поскольку для них необходимо предусмотреть отдельные, независимые линии питания, с установкой в распределительном щитке отдельных автоматических выключателей.

Расчеты мощности потребления

Чтобы рассчитать, сколько электрической энергии планируется потреблять, необходимо определиться с тем, какая именно бытовая техника будет установлена и будет эксплуатироваться. После этого нужно сложить все эти мощности и добавить около 20 процентов запаса. Сколько потребляет та или иная бытовая техника, можно узнать из таблицы. Результаты подобных расчетов заносятся в документы, которые послужат основой для получения разрешения на подключение. Подавая документы в соответствующую организацию, не следует рассчитывать на то, что заявка на мощность будет удовлетворена в полной мере. Скорее всего, что будет выдано разрешение на 5 кВт мощности, что является самой распространенной практикой.

Формирование групп потребителей

Чтобы упростить процесс монтажа, а в дальнейшем и процесс обслуживания, электрические потребители разбиваются на группы. Как правило, группы привязываются к каждой комнате, а также к хозяйственным постройкам. Можно смело говорить о том, сколько в доме комнат, столько будет и групп, но это минимум, поскольку более мощные потребители приравниваются к одной группе. К тому же, лучше разделить освещение и другие бытовые приборы, в том числе и подсветки, которые больше выполняют роль декоративных элементов дизайна.

Наиболее энергоемкой комнатой считается кухня, поскольку в ней устанавливаются наиболее мощные потребители, предназначенные для приготовления еды. Многие, за неимением лишней площади, в кухне устанавливают стиральную машину. Это говорит о том, что на это помещение может идти несколько отдельных проводов (групп).

В наше время достаточно много разнообразных бытовых электроприборов, поэтому в каждую комнату может идти по 2, а то и 4 отдельные группы. Во-первых, следует разделить освещение, подсветки, а также розетки. Во-вторых, в комнате может быть установлен кондиционер, а это потребует еще одной отдельной линии.

Конечно, если дом небольшой, вроде загородной дачи, то здесь просто не имеет смысла разбивать электрическую проводку на большое число групп, так как можно обойтись одной, максимум двумя группами.

В зависимости от количества групп, устанавливается такое же количество автоматических выключателей. При этом необходимо подумать о будущем, разместив в распределительном щитке хотя бы пару запасных автоматов. На каждую группу, в зависимости от потребляемой мощности, подбирается отдельный автомат с соответствующими характеристиками. Чем больше дом и чем больше в нем жилых и нежилых комнат, тем больше понадобится групп, больше автоматических выключателей, да и размеры самого распределительного щитка могут оказаться впечатляющими. В таких случаях лучше подумать об установке нескольких щитков, меньшего размера, разместив их на этажах или в подвалах, а также в хозяйственных постройках.

Место установки главного щитка

Главный распределительный щиток можно установить где угодно, при этом должно быть выдержано расстояние до трубопроводов, которое должно равняться 1 метру и не меньше.

В связи с этим, его можно смонтировать в любом помещении, в том числе в прихожей, на кухне или в техническом помещении, например в котельной, что многие и делают. Ни в коем случае нельзя устанавливать электрический щиток в помещениях с повышенной влажностью.

Выбор электрических проводов и фурнитуры

Как правило, схема электропроводки частного дома включает два главных автомата, при этом входной устанавливается перед счетчиком, а счетчик, как правило, устанавливается на улице, для удобства снятия показаний органами учета потребляемой электрической энергии. Этот автомат, вместе со счетчиком, опломбирует контролер при вводе в эксплуатацию, сразу же после установки и подключении к линии электропередачи. Второй автомат (а лучше УЗО) устанавливается в главном распределительном щитке. Ток срабатывания защиты этого автомата должен быть несколько меньше, чтобы он отключался первым, по отношению к вводному автомату, поставленному перед счетчиком. Другими словами, схема должна обладать функцией избирательности: каждый автомат должен защищать свой участок (свою линию или группу линий).

При расчетной нагрузке меньше 15 кВт осуществляется стандартное подключение всех элементов, а если нагрузка будет более 15 кВт, то потребуется наличие трансформаторов тока, чтобы подключить электрический счетчик.

При монтаже на улице, следует выбирать элементы, которые допускают такую установку. Особенно это актуально по отношению к счетчику, хотя в последнее время выпускаются электронные счетчики, которые способны работать в условиях низких и высоких температур, что допускает их установку на улице.

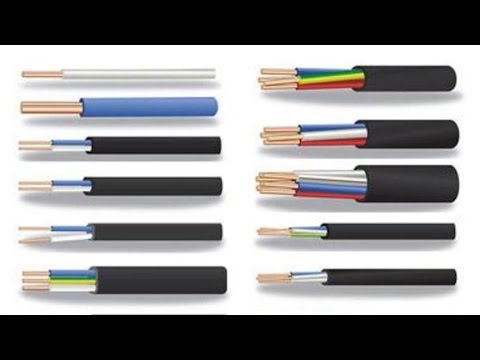

Выбор типа и толщины электрических проводов

В зависимости от того, из чего сделан дом, выбирается тип проводов. Если дом деревянный, то провода прячутся в гофрированные металлические или пластиковые негорючие шланги или в короба из таких же негорючих материалов. Кроме этого, лучше отдать предпочтение проводам в двойной изоляции (кабелям). Если дом кирпичный, то можно обойтись обычной «лапшой». При наличии заземления выбираются 3-х жильные провода, а если заземления нет, то в основном используются 2-х жильные провода. Как правило, бытовые мощные приборы выпускаются с 3-х контактными вилками, а это означает, что для их работы лучше иметь заземление, хотя это совсем не означает, что без него такие электроприборы работать не будут.

В наше время все отдают предпочтение электропроводам с медными жилами, которые выдерживают токи в 2 раза больше, по сравнению с проводами, имеющими алюминиевые жилы, хотя алюминиевые провода значительно дешевле.

Выбор сечения жил проводов

Толщина проводов выбирается в зависимости от силы тока, которую потребляет та или иная нагрузка. В таблице ниже представлены данные, которые указывают, какой ток выдерживают провода определенного сечения.

На этапе рисования плана электрической проводки были отмечены все бытовые электроприборы, которые планировалось установить в различных комнатах. Подсчитывая суммарную мощность потребителей, подключаемых к одной из групп, подбирается толщина провода для конкретной группы.

Пользоваться таблицей несложно. Здесь указаны сечения проводов при токах нагрузки, как для потребителей 220V, так и для электроприборов, рассчитанных для работы в сети 380V. Если учесть, что в основном используется сеть 220V, то следует обращать внимание на левую часть таблицы.

Многие выполняют разводку проводов одного сечения, что иногда не выгодно с экономической точки зрения. Как правило, участок ввода от электрического счетчика и до главного распределительного щитка, выполняется медным проводом, сечением не меньше 4 мм квадратных. Максимальная толщина провода, проложенного в доме, соответствует сечению 2,5 мм квадратных. Естественно, что можно применить и более толстые провода, но в этом нет необходимости, поскольку для большинства бытовых электроприборов этого вполне хватает. Даже эксплуатация электрочайника, мощностью 2,2 кВт, не требует столь толстого провода. Для освещения достаточно сечения в 1,5 мм квадратных и это будет с огромным запасом, если учесть, что современные осветительные приборы потребляют незначительный ток.

Выбор типа оболочки

Если дом деревянный, то здесь выдвигаются определенные требования к электрической проводке. В данном случае, без гофрошлангов, выполненных из негорючих материалов, никак не обойтись. Если дом кирпичный или построен на основе гипсоблоков или других негорючих материалов, то можно использовать электрические провода в любой изоляции. Другими словами, можно и сэкономить, поскольку провода в двойной изоляции стоят значительно дороже. Исключением могут служить комнаты с повышенной влажностью, где лучше все-таки использовать кабельную продукцию.

Розетки и выключатели

Для мощных бытовых потребителей следует подбирать более мощные розетки и выключатели, а в иных случаях обходятся стандартной фурнитурой.При этом нужно знать, что:

• Они бывают наружные, поскольку они крепятся непосредственно на стену. Сейчас практически не применяются, особенно в жилых комнатах, поскольку торчащие корпуса розеток и выключателей смотрятся не совсем эстетично, негативно влияя на общее оформление жилого пространства. При этом они активно используются в хозяйственных постройках, где дизайн уходит на второй план (или вообще не нужен).
• Они бывают внутренние. На стене можно увидеть только крышку розетки или выключателя с клавишами, а большая их часть спрятана в стене. Для этого в стене делается отверстие под распределительную коробку, после чего она вмуровывается в стену.

Такие розетки и выключатели пользуются большим спросом, поскольку они гармонично вписываются в общий стиль оформления. К тому же, имеется возможность подобрать подобные элементы по цвету, в зависимости от стиля оформления помещений. Если такой возможности нет, то розетки и выключатели белого цвета подходят и гармонируют с любым стилем.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

• С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.



• С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов. Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.



• С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины. Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.


Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

В заключение

Развести провода в доме своими руками не так сложно, если имеется желание и некоторые познания в сфере электричества. При этом не следует сбрасывать со счетов тот факт, что это большая ответственность, поскольку ошибки способны привести к плачевным результатам. Халатное отношение может привести к поражению электрическим током, а также к возгораниям, вследствие коротких замыканий. В последнее время намечается тенденция к тому, что соответствующие органы вряд ли дадут разрешение на подключение, если электропроводка разводилась не специалистами, представляющими фирмы, которые заняты подобными видами работ.

К сожалению, энергогенерирующие компании и их службы, не дают разрешения на заявленные мощности, ограничивая потребление на уровне 5 кВт. С другой стороны, этой мощности вполне хватает на подключение и эксплуатацию основных электрических бытовых приборов. К тому же, электрические системы, распределяющие электричество, находятся не в лучшем состоянии и по проводам невозможно передать любое количество электрической энергии. Чтобы повысить энергопотребление, необходимо модернизировать все линии электропередачи, а это практически невозможно. Мало того, намечается устойчивая тенденция к экономии, в том числе и в сфере энергетики.
