На самом деле, чтобы подключить люстру самостоятельно, не требуется масса навыков, хотя некоторых людей этот процесс настораживает. В первую очередь это связано с электричеством, да и с кучей проводов не каждый может разобраться.
Содержание
Подготовительные операции
Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.
Заземление
Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.
Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.
Фазный и нулевой проводники
Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.
Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.
На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.
Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.
Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L».
Сколько проводов на люстре
Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:
- Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
- Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.
Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.
Когда люстра имеет 3 провода, то поступают так:
- Заземляющий провод не подключается, если его нет на потолке.
- Заземляющий проводник подключается к такому же проводнику на потолке.
Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.
Подключение к двухклавишному выключателю
Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.
В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов. Важно проконтролировать, чтобы в это соединение не попали другие провода.
Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.
Подсоединение люстры к одинарному выключателю
Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.
Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.
Как лучше соединить провода
Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.
Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.
Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.
После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

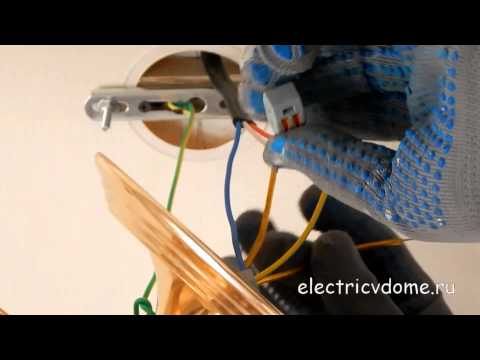

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.
Смотрите это видео на YouTube
Китайские люстры: в чем особенность
Китайские люстры отличаются тем, что их качество сборки оставляет желать лучшего. Поэтому каждую люстру лучше проверить с прозвонкой, чтобы не получить короткое замыкание.
Не менее важно проверить качество изоляции. Для этого все провода соединяют в одну скрутку, берут тестер, и проверяют, нет ли касания оголенных частей проводов к корпусу. Если изоляция плохая, то этот осветительный прибор лучше отнести на обмен.
Без проверки подсоединения каждой лампочки здесь не обойтись. Для этого поочередно в каждый патрон вкручивается лампочка и проверяется на целостность соединения. При выкрученных лампочках прибор должен показывать высокое сопротивление (бесконечность), а при вкрученной всего несколько десятков Ом.
Затем можно приступать к соединению всех проводников, в зависимости от образованных групп.
Галогенные люстры, в том числе и с пультами ДУ
Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.
Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.

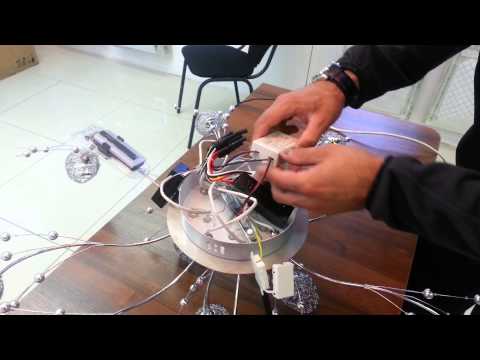

На следующем видео показано, как следует подключать люстру с пультом ДУ.
Смотрите это видео на YouTube
В заключение
В последнее время вопрос экономии электрической энергии выходит на первый план, поэтому промышленность начала разрабатывать и активно внедрять более экономные источники света. На рынке светотехники появились так называемые «экономки», а также светодиодные лампы, которые потребляют минимум электрической энергии, при этом их световой поток находится на уровне ламп накаливания. Поскольку они потребляют минимум энергии, то по проводникам протекают минимальные токи. Поэтому они не способны нагреть плохой контакт до опасной температуры. В данном случае минимальный контакт способен обеспечить надежное питание люстры, но это совсем не означает, что за качеством соединений не нужно следить.
