Промышленность выпускает точечные светильники на напряжение питания 220 и 12 вольт. Если светильники на напряжение 220 V подключаются непосредственно к питающей линии напряжением 220 V, то светильник на напряжение 12 V подключаются через понижающий трансформатор. В остальном, никакой разницы не существует.
Светильники на 220 V
Благодаря развитию новых технологий, были разработаны светильники, которые подключаются к питающей сети без понижающих трансформаторов, что значительно упростило применение точечных светильников. Поэтому, в основном используются светильники на 220 V, хотя в некоторых случаях лучше использовать понижающий трансформатор, для безопасности.
Варианты подключения: последовательное подключение
Эта схема включения предполагает последовательное включение точечных светильников (в виде гирлянды). Кроме достоинства схемы, которое связано с минимальным количеством проводников, этот вариант подключения имеет существенный недостаток. Дело в том, что последовательно соединенные светильники будут светиться не в полную силу и, чем больше будет включено светильников, тем слабее у них будет яркость свечения.
Схема отличается простотой, поскольку фаза подключается последовательно ко всем светильникам, а к последнему из них подается нулевой потенциал (нейтраль). На практике подобная схема подключения используется крайне редко.
На рисунке ниже представлена подобная схема, где отмечена распределительная коробка и выключатель.
Очень важно, чтобы фазный провод подключался к светильникам через выключатель, а нулевой провод – к последнему по схеме светильнику. Это очень важно из условий безопасности.
В случае применения 3-жильных проводов, когда используется защитный (заземляющий) проводник, то этот проводник подключается к корпусу светильника, если это предусмотрено конструкцией светильника.
Реализация такого варианта подключения наиболее приемлема с обычным проводом без двойной изоляции, поскольку один проводник требует нескольких разрывов, при этом второй проводник не требует никаких разрывов. Как было сказано выше, такой вариант подключения на практике практически не используется.
Параллельное подключение
Эта схема подключения получила наибольшее распространение, несмотря на то, что для ее реализации необходимо использовать больше проводников, хотя и не всегда. Зато этот вариант включения позволяет получить равномерное свечение всех светильников. Как правило, подключение светильников осуществляется с помощью негорючего кабеля, типа ВВГ, сечением 1,5 или 2,5 мм квадратных. Возможно применение 3-х жильного кабеля, если в схеме освещения предусмотрено защитное заземление.
Способы реализации
Подобную схему включения допустимо реализовать двумя способами:
- Лучевое соединение, когда к каждому из светильников подходит отдельная пара проводов.
- Шлейфное соединение, когда пара проводов поочередно подходит к каждому светильнику.
Два способа параллельного подключения точечных светильников
Шлейфное подключение
На этом рисунке, а также других рисунках, можно увидеть, как на практике реализуется подобная схема включения. После того, как провод выходит из распределительной коробки, он подходит к первому светильнику.
После его подключения, этот же провод (или другой отрезок провода) подходит ко второму светильнику и так далее, в зависимости от количества светильников.
На следующем изображении показано, как подключается четыре светильника подобным способом. В случае, когда требуется разделить светильники на группы, используется 2-х клавишный (3-х клавишный и т.д.) выключатель. Схема получается несколько сложнее, но при этом каждая группа подключается идентично, хотя количество проводов придется увеличить.

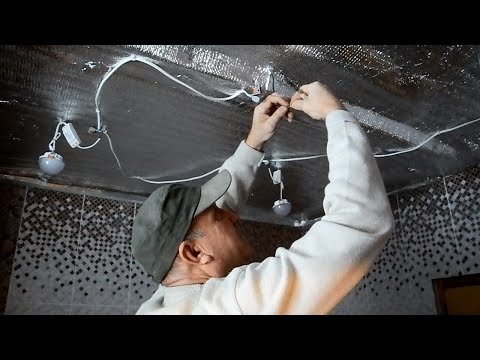

На представленном видео показан вариант реализации схемы, хотя клеммы допустимо использовать любой конструкции.
Лучевая схема включения
При такой схеме подключения, каждый точечный светильник подключается посредством отдельного отрезка провода. Хотя этот вариант более затратный с экономической точки зрения, он более надежный, так как уменьшается количество соединений (скруток, спаек, сварок и т.д.). Если в группу входит много светильников, то необходимо искать оптимальный вариант. В таком случае лучше дотянуть провод до какой-то средней точки на потолке, после чего от этой точки подключить отдельный светильник (каждый). Этот вариант более экономичный, но и он не лишен недостатков, поскольку в одной точке приходиться соединять несколько проводников одновременно, что снижает надежность. Кроме этого, точка соединения находится в труднодоступном месте, что делает схему неремонтопригодной.
На рисунке можно увидеть, что к каждому светильнику из одной точки (как правило из распредкоробки или из щитка освещения) выходят провода. Поскольку точка подключения находится в доступном месте, то схема подключения более надежная, тем более что она ремонтопригодная. Чтобы подключение оказалось надежным, то провода лучше обжать (скрутить), а затем сварить. Надежно, но непрактично, поскольку соединение получается неразъемным. Наилучший вариант – это применение специальных разъемов в виде клеммников, причем выбирать необходимо разъемы, рассчитанные на подключение определенного количества проводников.

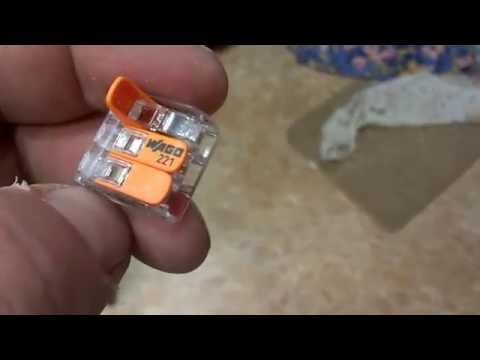

Существуют, как безвинтовые, так и винтовые разъемы, которые не настолько дорогие, но надежность их находится на нужном уровне. Самое главное – это правильно рассчитать нагрузку, а также ток, протекающий через контакты. Если не соединять с запасом по току, то контакты, за счет нагрева, могут нарушиться, что может привести к аварийным режимам работы.
Способ используется редко, особенно при больших токах нагрузки, тем более, что обеспечить надежный контакт в точках соединения нескольких проводников одновременно, не так просто.
Точечные светильники на 12 V
Схемы подключения двенадцативольтовых точечных светильников практически идентичные, за исключением того, что перед светильниками устанавливается понижающий трансформатор (преобразователь напряжения), который питается от сети 220 V.
К каждому трансформатору (преобразователю напряжения) допустимо подключать N-ное количество светильников, что необходимо учитывать при реализации различных схем подключения. Лучше не выходить за рамки дозволенного и не перегружать эти устройства, а наоборот, подключать с запасом, не завышая нагрузку.
Если изучить эти схемы более детально, то они отличаются только наличием или отсутствием таких аппаратных средств, как понижающий трансформатор или преобразователь напряжения.
Трансформаторы и преобразователи напряжения
Можно смело говорить о том, что трансформаторы в схемах управления или преобразователи напряжения, это основные электротехнические приборы, без которых точечные светильники на 12 V работать не будут. Очень важно, чтобы мощность этих приборов была процентов на 20 больше, по сравнению с мощностью нагрузки. Расчеты делаются достаточно просто: для этого складываются мощности всех лампочек, которые планируется подключить посредством трансформатора или преобразователя. Например, необходимо подключить 8 лампочек (точечных светильников), мощностью по 30 ватт. Посредством умножения определяется общая мощность – 240 ватт, плюс еще 20 процентов запаса, итого получается где-то 300 ватт. Такого запаса вполне достаточно для длительной и надежной работы схемы.
Следует сразу же сказать, что не следует увлекаться установкой мощных трансформаторов или преобразователей напряжения, так как их габариты усложняют процесс монтажа. Кроме этого, их стоимость может оказаться непосильной. Лучше освещение разбивать на группы, устанавливая оборудование меньшей мощности и меньших габаритов.
О том, как монтируются точечные светильники, можно посмотреть в следующем видео.
Особенности монтажа
Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.
Точечные светильники в натяжных потолках
Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.
Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.
Точечные светильники в гипсокартонных системах
В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.
В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.
В заключение
В наше время все большей популярностью пользуются светодиодные источники света. Во-первых, они потребляют на порядок меньше энергии, а во-вторых, они излучают на порядок больше света. В наше время, когда экономия электричества имеет существенное значение, светодиодные источники света наиболее актуальные. Несмотря на то, что они дороже, по сравнению с другими источниками света, их рабочий ресурс на порядок выше. Малая потребляемая мощность светодиодов позволили в корпусе обычной лампочки разместить сами светодиоды, а также преобразователи напряжения, что существенно упрощает схемы освещения. Зачастую схемы гашения существенно упрощаются, за счет использования обычных конденсаторов. Другими словами, использование всего нескольких радиотехнических компонентов позволяет получить лампочку освещения, питающуюся от сети 220 V и имеющую большой срок службы. При этом габариты светодиодных лампочек не выходят за рамки габаритов привычных ламп накаливания.
