Схема подключения магнитного пускателя

Магнитные пускатели, а также контакторы, предназначаются для управления работой электродвигателей и других электрических устройств. Они рассчитаны на частое включение/выключение подобных устройств. Могут работать, как в однофазных, так и в 3-х фазных цепях переменного тока, а также в цепях постоянного тока.

Чем отличаются пускатели от контакторов

Предназначение этих видов устройств практически одинаковое, но разница все же имеется. Принцип работы этих устройств также одинаковый, поскольку их работа основана на принципе работы электрического магнита. Рассчитаны они для работы в цепях постоянного тока, с напряжением до 440V, а также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:

  • Рабочие (силовые) контакты, для управления работой нагрузки.
  • Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.

Казалось бы, разницы нет, но она есть и достаточно существенная. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы предназначены для коммутации электрических цепей с большими токами, которые составляют сотни ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.

Внешний вид не всегда так сильно отличается, но бывает и так

Кроме этого, пускатели выпускаются в корпусах из прочной пластмассы, а контакторы корпусов не имеют (в большинстве случаев), поэтому их установка требует защищенных мест, вроде боксов, вход в которые не возможен для посторонних лиц, кроме обслуживающего персонала. Кроме этого, контакторы должны быть защищены от влаги, пыли и грязи.

Пускатели в основном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, а также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные функциональные возможности достаточно универсальные, поэтому пускатели используются для управления работой различных устройств, находящихся на значительном удалении.

Поскольку их принцип работы практически не отличается, то зачастую пускатели называют «малогабаритными контакторами». В основном это можно встретить в прайс-листах, хотя ранее четко разграничивались контакторы и пускатели. Как правило, даже электрики и те больше работали с пускателями.

Принцип работы и устройство

Очень важно понять, на чем основан принцип работы пускателей, а также как они устроены, чтобы лучше понимать схему подключения.

Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части. Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга.

Устройство магнитного пускателя

Как правило, нижняя часть является неподвижной и надежно закреплена на корпусе. Верхняя часть является подвижной и установлена на пружинах, которые автоматически отключают пускатель, если на катушке отсутствует рабочее напряжение. Следует отметить, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки легко меняются, поэтому пускатели достаточно ремонтопригодные и наиболее слабым звеном является именно катушка. Кроме этого, у пускателя имеются также подвижные и неподвижные контакты, как силовые, так и управляющие. Подвижные контакты располагаются на подвижной части магнитного пускателя.

Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет действия пружины. Когда нажимается кнопка «Пуск» на катушке появляется напряжение. В результате подвижная часть сердечника притягивается, а вместе с ней и подвижные контакты. Соединяясь с неподвижными контактами, образуется электрическая цепь, в результате чего на управляющем устройстве (электродвигателе) появляется рабочее напряжение: двигатель запускается. Это можно увидеть на картинке ниже.

Так выглядит в разобранном виде

Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет действия пружины, возвращается в исходное состояние. Контакты размыкаются, электрическая цепь пропадает, как и напряжение на электродвигателе: электрический двигатель останавливается. Электромагнит срабатывает, как от постоянного, так и от переменного напряжения, главное, чтобы катушка была рассчитана на рабочее напряжение.

Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при этом последние наиболее распространенные и наиболее востребованные.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства.

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Включение/выключение асинхронного двигателя на 380 V

Несмотря на то, что двигатель 3-х фазный (на 380V), используется катушка на 220 V. Отличие этой схемы в том, что силовые контакты коммутируют 3 фазы (380 V), а управление магнитным пускателем осуществляется с помощью 1 фазы (220 V). Фазы А, В, С подключаются к контактам L1, L2, L3, а электродвигатель подключается к контактам Т1, Т2, Т3. Напряжение управления подается к контактам А1 и А2, при этом на один из этих контактов подводится одна из фаз, например фаза В, хотя могут подключаться любые фазы. Второй контакт соединяется с нулевым проводом. Подключается также блок-контакт (БК), обеспечивающий функционирование оборудования после отпускания кнопки «Пуск».

Подключение трехфазного двигателя через пускатель

Схема несколько изменена за счет того, что добавлено тепловое реле, защищающее электродвигатель от перегрузок, а также автоматический выключатель QF, защищающий схему от короткого замыкания.

Порядок подключения представлен на следующем видео.

Как подключить трехфазный двигатель через магнитный пускатель.

Реверсивная схема включения электродвигателя

Достоинство асинхронных 3-х фазных двигателей заключается в том, что они могут вращаться в разные стороны, достаточно поменять местами всего 2 фазы. Подобные схемы используются достаточно часто, но для реализации этой схемы нужно иметь два магнитных пускателя, а также дополнительная кнопка. Как правило, работа электродвигателя управляется 3 кнопками: кнопкой «Вперед», кнопкой «Назад» и кнопкой «Стоп».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

При отсутствии магнитного пускателя на 220 V и при наличии на 380 V, нулевой провод для работы схемы не используется, а используется другая фаза.

В схеме также предусмотрена защита на случай включения 2-х пускателей одновременно. Защита реализована на основе нормально замкнутых контактов, при этом используются контакты другого пускателя. При включенном состоянии одного из пускателей, нормально замкнутые контакты размыкают электрическую цепь и не позволяют подавать управляющее напряжение на другой пускатель. На схеме это контакты КМ1 и КМ2, включенные в цепь катушек соответствующих пускателей. Поэтому включить два магнитных пускателя одновременно не получится. При неправильном включении, когда может включиться сразу два пускателя, получается короткое замыкание, которое сразу же выведет из строя магнитные пускатели, а возможно и оборудование.

На самом деле, не все магнитные пускатели имеют полный набор нормально замкнутых и нормально разомкнутых контактов. В таком случае допустимо установить дополнительный блок в виде контактной приставки, хотя выпускаются готовые магнитные пускатели с подобными приставками. Их используют в сложных схемах управления различным оборудованием, а для простых схем достаточно иметь всего один нормально замкнутый и один нормально разомкнутый дополнительный контакт.

Магнитный пускатель с установленной на нем контактной приставкой

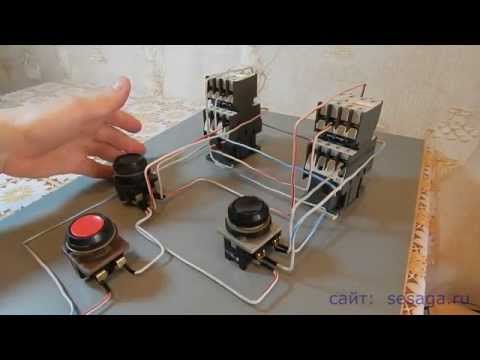

Следующее видео демонстрирует работу схемы, которая позволяет управлять работой электродвигателя в реверсном режиме.

Реверсивная схема подключения магнитного пускателя

В заключение

Применение магнитных пускателей позволяет автоматизировать различные процессы, в которых применяются электрические двигатели. Достаточно в схему включить различные датчики, и они будут управлять работой различных мощных устройств, при этом управляющие мощности значительно меньше. Кроме этого, допустимо управлять различной аппаратурой, находящейся на значительном удалении, воспользовавшись современными технологиями дальней связи, особенно цифровой.

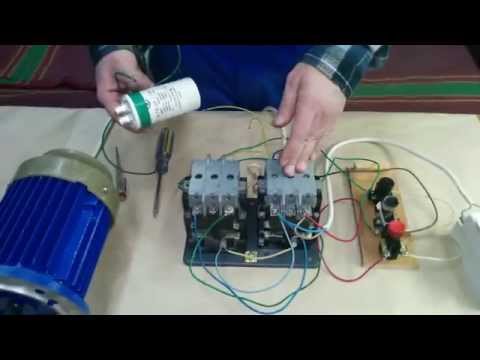

Подключение электродвигателя 380В в 220В реверс. Реверсивные магнитные пускатели в однофазной сети.
