Смывной бачок для унитаза

Несмотря на то, что одни смывные бачки с унитазом стоят не дорого, а другие – большие деньги, по истечении времени у них проявляются одни и те же проблемы. Как правило, эти проблемы связаны с отказом в работе основных функций, таких, как слив воды и ее автоматический набор. Очень важно знать основы функционирования сливного и впускного клапанов, чтобы своевременно отремонтировать устройство и правильно отрегулировать его.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

  • С одной кнопкой.
  • Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
  • С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.



Установка и замена внутренностей бачка

Как правило, проблемы с работой сливного бачка решаются двумя путями: систему можно отрегулировать или заменить ее полностью. В том и другом случае нужно знать, как это делается, поскольку подобные навыки рано или поздно, но обязательно пригодятся.

Чтобы заменить устройство полностью, его сначала придется извлечь из бачка, после чего на его место монтируется исправный элемент.

Снятие крышки бачка

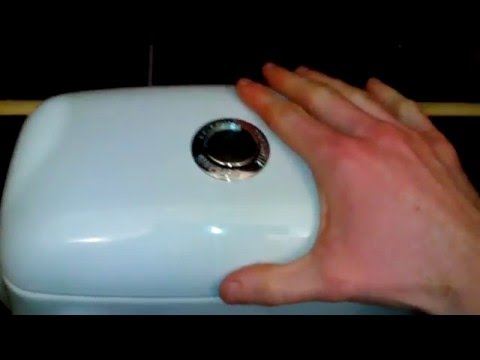

Чтобы добраться до испорченного элемента, необходимо снять крышку бачка, что не всегда так просто, если не знаешь, как она крепится к бачку. Особенно не понятно, когда бачок с кнопкой. Чтобы снять крышку, придется надавить на кнопку и удерживать ее до тех пор, пока будет откручиваться кольцо вокруг кнопки.

Снятие крышки бачка с кнопкой

Если пальцами открутить не удается, то надавив на кнопку, следует внимательно обследовать внутренний ободок кольца, поскольку там должно быть 2 отверстия, расположенные друг против друга. Чтобы это кольцо немного провернуть, можно воспользоваться инструментом, например, отверткой, которую необходимо вставить в одно из отверстий. Прокрутив немного отверткой, кольцо легко откручивается пальцами. Отвинтив, таким образом, кнопочное устройство, его вынимают и, после этого крышка легко снимается с бачка.



Снятие бачка

Полная замена старой арматуры спускного бачка предпочитает снятие его с чаши унитаза. В первую очередь следует перекрыть подачу воды, закрыв входной вентиль, после чего с помощью ключа откручивается шланг подачи воды.

Если вода подключается с низу

После этого приступают к снятию бачка с чаши унитаза, но перед этим нужно слить воду с бачка полностью. Если посмотреть снизу, то можно увидеть болты, затянутые гайками. Эти гайки придется открутить. Если они не откручиваются вручную, а в некоторых конструкциях применяются специальные гайки с «барашками», то применяются ключи. Перед тем, как снимать бачок, под него можно застелить тряпку, так как в бачке немного воды, но останется, и она обязательно прольется.

Снятие бачка с унитаза

После того, как гайки откручены, можно снимать бачок. Это именно тот момент, когда можно заменить прокладку, которая ставится между чашей унитаза и бачком. Если этого не сделать, рано или поздно придется снова снимать бачок. При этом нужно внимательно осмотреть прокладку. Возможно, что она качественнее новой – такое тоже бывает.

Откручиваем гайку держащую механизм

В нижней части бачка, где расположено сливное отверстие, имеется большая пластиковая гайка, с помощью которой крепится механизм слива воды к бачку: ее так же придется открутить, при этом не следует забывать, что гайка пластиковая и большие нагрузки способны ее повредить.

После откручивания гайки механизм слива легко вынимается из бачка.

Снятый механизм слива

Практически по такой же схеме можно вытащить из бачка механизм подачи воды, независимо от того, снизу он расположен или сбоку.

Гайка крепления механизма подачи воды
Снятый механизм подачи воды

Освободив бачок от арматуры можно приступать к его очистке, поскольку за годы работы на дне бачка собирается грязь, песок, а также частички металла в виде ржавчины. Устанавливать новую арматуру можно только в чистый бачок, иначе частички грязи могут привести к тому, что после сборки бачка появится течь, что нежелательно, поскольку все придется начинать сначала.

Замена арматуры сливного бачка

Процесс монтажа новых элементов внутренностей бачка осуществляется в обратном порядке. В первую очередь крепится механизм слива воды с помощью пластиковой гайки, которая идет в комплекте с механизмом. При этом, нежелательно не забыть поставить прокладку.

Герметизирующая прокладка

Пластиковую гайку лучше затянуть сначала руками, после чего можно дотянуть ключом, но делать это нужно весьма осторожно: излишняя нагрузка на гайку приведет к ее поломке.

Осторожнее с пластиковой гайкой

Процесс герметизации

После того, как все функциональные внутренности бачка оказались на месте, настало время установки бачка на чашу унитаза, но перед этим нужно установить герметизирующую прокладку. Место установки лучше очистить от пыли и грязи, поскольку в этом месте  часто скапливаются различные частички, которые могут помешать нормальной работе места соединения бачка с унитазом.

Резиновая прокладка между бачком и унитазом

Перед установкой, внутрь бачка, в отверстие устанавливаются крепежные болты с прокладками. Бачок устанавливается на свое место, после чего наживляются гайки с шайбами.

Обтягиваем крепежные болты

Перед закручиванием гаек бачок выравнивается. После этого затягиваются гайки, причем равномерно с двух сторон, чтобы бачок не перекосило, иначе он будет подтекать.

Установка впускного клапана

Поскольку в бачке нет лишнего места, то впускной клапан с системой устанавливается в последнюю очередь. Обязательно нужно проконтролировать установку прокладки.

Установка впускного клапана

На следующем этапе подключается шланг для воды. Подключая шланг, не следует сильно затягивать гайку, поскольку патрубок с резьбой пластмассовые и излишки нагрузки могут сорвать  резьбу.

Прикручиваем шланг подачи воды

Включив воду, контролируется соединение на протекание. Если появилась капелька, то соединение можно слегка подтянуть ключом. Если избавиться от капельки не удается, то можно заменить прокладку. Не всегда и это помогает, хотя таких случаев не так уж и много. В таком случае можно предположить, что бракованный патрубок и тогда придется предъявлять претензии продающей организации.



Возможности по регулировке и ремонту

В процессе эксплуатации унитаза время от времени возникают различные мелкие проблемы. Не следует сразу же бежать в магазин и покупать новую начинку в бачок, поскольку некоторые проблемы можно решить за полчаса не больше. При этом не обязательно приглашать специалиста и платить ему деньги, а достаточно попробовать сделать это своими руками.

Как отрегулировать уровень воды в бачке

В устройствах с нижним подводом воды всегда после установки унитаза лучше отрегулировать уровень воды, поскольку все они отрегулированы на заводе на максимальный уровень, что может оказаться избыточным и неэкономным. Чтобы отрегулировать уровень в сливном бачке, достаточно:

  • Слить воду из бачка, а также перекрыть подачу воды.
  • Открутить кнопку.
  • Снять крышку.
  • Отрегулировать высоту поплавка с помощью специального винта, расположенного в верхней части поплавкового механизма.

    Регулировка уровня воды
  • Закрыть бачок крышкой и установить кнопку.

Бывают случаи, когда после установки унитаза из бачка постоянно стекает вода. Это свидетельствует о том, что уровень воды в бачке достаточно высокий и вода стекает по системе перелива. В таком случае необходимо уменьшить уровень воды, опустив поплавок по вышеописанной технологии.



Если поплавковый механизм состоит из изогнутого рычага, то регулировка уровня воды осуществляется изгибом этого рычага, что еще проще. Важно понимать, что чем ниже поплавок в бачке, тем меньше у него наберется воды.

Изгибая рычаг поплавка меняем уровень воды

Протечки бачка унитаза

Возможны протечки воды в унитазе и в том случае, если уровень воды нормальный, но тогда придется искать другие причины. Вода может подтекать, если:

  • Заилилась уплотнительная резинка спускного клапана, поэтому ее придется очистить. Для этого придется:
    • Отключить подачу воды и спустить воду из бачка.
    • Демонтировать механизм спуска воды.
    • Снять спускной клапан и внимательно осмотреть прокладку. Если необходимо, то ее очищают или шлифуют мелкой наждачной шкуркой.
    • Установить механизм обратно в сливной бачок, включить воду и испытать устройство. Если это не помогло, то придется заменить прокладку.

  • Спускной механизм сносился в процессе эксплуатации. Проверить это легко, достаточно рукой надавить на механизм. Если вода течь перестала, значит так оно и есть. В таком случае можно утяжелить стакан, добавив немного груза на нижнюю часть стакана.

    Добавление утяжелителя

В любом случае, придется разобрать механизм, а затем его собрать и проверить. Если эти маленькие хитрости не помогают, то лучше купить новый сливной механизм и заменить им старый. На самом деле это самый лучший вариант.



В бачок не набирается вода

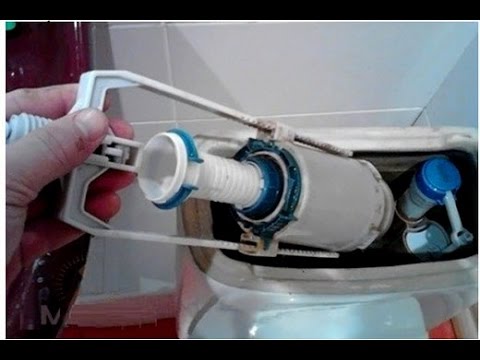

Существует и такая проблема, что в бачок не набирается вода вообще или набирается, но достаточно медленно. Если давление воды нормальное, то причина очевидная – засорился фильтр, трубка или клапан. Выход из этого положения достаточно простой и сводится к тому, чтобы прочистить фильтр, трубку или впускной клапан. Для этого придется полностью снять механизм подачи воды, а затем собрать все, как было.

Как правильно это сделать, можно увидеть на видео.

В заключение

Если говорить об унитазе, то это совсем не сложный аксессуар санузла и рассматривать его отдельно от сливного бачка просто не имеет смысла. Когда говорят, что плохо работает унитаз, то в первую очередь подразумевают ту начинку, которая «спрятана» в сливном бачке. Какие бы размеры или внешнюю форму не имел унитаз вместе со сливным бачком, принцип действия у них у всех одинаковый. Отличаться они могут тем, с какой стороны подается вода и с какой стороны установлена ручка слива, соединенная с механизмом слива. Не смотря на цены унитазов, а они могут отличаться, причем значительно, начинка внутри сливного бачка практически одинаковая, хотя и может выпускаться различными фирмами с незначительной модификацией отдельных элементов. Качество изделия может зависеть от материалов, из которых изготавливаются отдельные элементы. Особенно актуально это по отношению к прокладкам: чем они качественнее, тем долговечнее изделие, поскольку именно от них зависит, как быстро начнет подтекать унитаз.

Немаловажное значение имеет и тот факт, кто устанавливает (собирает) унитаз: это может быть мастер, а может быть и дилетант, который не то, что не знает, как правильно и качественно сделать, но впервые видит унитаз в своей жизни. Не смотря на простоту конструкции, даже в таком деле имеются тонкости. Если унитаз соберет и смонтирует специалист, то он тут же начнет работать, без всяких проблем, а если этим занимается не специалист, то редко, когда с первого раза удается все собрать так, чтобы нигде не висело ни одной капельки. Даже наличие одной капельки нежелательно, поскольку капля за каплей может создавать в санузле повышенную влажность, что приводит к появлению плесени и грибка.

Поэтому не стоит экономить на своем комфорте, надеясь на свои силы и умения. К тому же мастер сделает все намного быстрее и качественнее. Как показывает жизнь, такая экономия в дальнейшем выливается в круглую сумму.
