Маркировка проводов по цветам

Для тех, кто каждый день имеет дело с электрическими проводами, знают, с чем связана расцветка изоляции проводников. При этом, следует отметить, что выпускаются провода, не имеющие цветовой маркировки. Как правило, с такими электрическими проводами работать сложнее, так как приходится пользоваться специальными инструментами для определения фазных и нулевых проводников, а также заземления.

Особенности окраски фазного провода

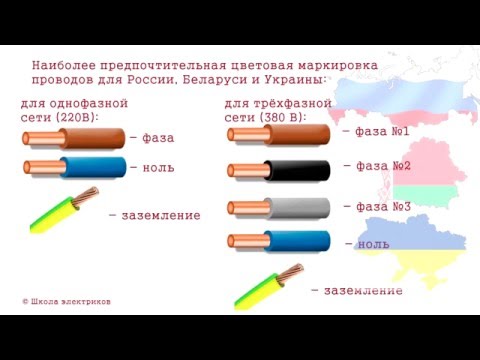

Расцветка фазных проводов

Фазные провода представляют наибольшую опасность для тех, кто работает с электрической проводкой. Если случайно прикоснуться к оголенному фазному проводу, то можно получить удар электрическим током, причем иногда смертельный. Для обозначения фазного проводника применяются наиболее яркие цвета. По этой расцветке можно легко определить, какой из проводников наиболее опасный, поэтому работать в таких условиях намного проще.

Как правило, фазные проводники имеют черный или красный цвет, но бывают моменты, когда их оставляют коричневыми, оранжевыми, сиреневыми, розовыми, фиолетовыми, белыми, серыми и т.д. Если такие цвета взять за основу, то с такой электрической проводкой работать намного проще, тем более что нулевой провод и провод заземления имеют фиксированную расцветку.

Если посмотреть на схему электропроводки, то фазные проводники обозначаются буквой «L». Если фазных проводников несколько, то их обозначают по порядку – L1, L2, L3 и т.д. Если сеть 3-х фазная, то фазы обозначаются буквами «А», «В» и «С».

Заземляющий проводник и его расцветка

Согласно современных стандартов, проводник заземления должен иметь желто-зеленый цвет. Это может выглядеть, как зеленый основной цвет изоляции проводника с наличием на нем желтой полосы по всей длине или наоборот, желтая основная расцветка с наличием зеленой полосы.

Встречаются проводники желтого или зеленого цвета без продольных или поперечных полос, но их назначение от этого не меняется. На схемах проводники заземления рисуются желтыми или зелеными. Контакты заземления отмечаются сочетанием букв «PE».

Нулевой защитный и заземляющий – это разные по назначению проводники, поэтому путать их не следует.

Окраска нулевого провода

Какого цвета нулевой провод? Синий или голубой

Принято считать, что нулевой провод должен быть синего или голубого цвета, или синего с белой полосой. Чтобы не путаться, в качестве нулевого проводника используется исключительно проводник такого цвета, независимо от того, сколько проводников имеет кабель.

На схемах нулевой проводник, также рисуется синим или голубым цветом, с обозначением буквой «N». Этот проводник никакого отношения к защитному или заземляющему проводнику не имеет отношения, поскольку вместе с фазным проводником является неотъемлемой частью электрической цепи.

Некоторые «профессионалы» фазный провод называют «плюсом», а нулевой – «минусом», чем вводят в заблуждение окружающих, путая переменную электрическую цепь с постоянной, где за основу взят «плюс» и «минус».

Проверка правильности электрической проводки

Наличие цветовой маркировки проводов позволяет намного быстрее осуществлять идентификацию фазного, нулевого провода и заземляющего проводника. Если разводку проводки осуществлял кто-то другой, то полагаться на цветовую маркировку не следует. В таком случае нужно проверить, хотя редко бывает, что один специалист монтирует электрическую проводку, а другой вводит ее в эксплуатацию. Но даже от таких случаев никто не застрахован. Поэтому перед подачей напряжения лучше все проверить, чтобы не сжечь ее.

Определение фазного провода при помощи индикаторной отвертки

Для проверки подойдет любой прибор, хотя можно обойтись обычным индикатором электрического напряжения, в виде отвертки. С помощью такой отвертки можно легко определить фазный провод. Если проводов всего два, то это совсем просто, а если 3, то придется дополнительно искать нулевой провод и заземляющий. В таком случае лучше воспользоваться тестером. При прозвонке мультиметром, переключатель следует установить в положение для измерения переменного напряжения, больше, чем 220 V. После этого, с помощью щупов дотрагиваются поочередно до фазного провода и до, предполагаемого нулевого и заземляющего.

На заметку! Если учесть, что у нас электрические сети с заземленной нейтралью, то напряжение должно быть одинаковым и таким способом вряд ли удастся найти нулевой провод и заземляющий проводник.

Чтобы тестером найти 2 оставшихся проводника, один из них нужно отключить, после чего находится нужный проводник и отмечается (запоминается), после чего он отключается, а подключается третий. Такими манипуляциями удастся достаточно достоверно определить каждый провод.

При определении каждого провода, каждый раз при отключении необходимо проверять связь и отключенного проводника. Если при прикосновении к нему щупом тестера появляется напряжение, значит где-то напутано и нулевой провод, а также заземляющий имеют гальваническую связь, что недопустимо. В таком случае, придется проверить всю проводку, начиная с самого начала, от щитовой.

При разводке электрической проводки в домах и в квартирах, больше, чем 3-х жильные провода, не используются, поэтому особых трудностей при идентификации проводов не возникает. Здесь самое главное – это все делать внимательно, соединяя вместе только проводники одного цвета. Малейшая ошибка может привести к короткому замыканию, к пожару или нанести ущерб здоровью человека.
