Как правильно выбрать сечение кабеля

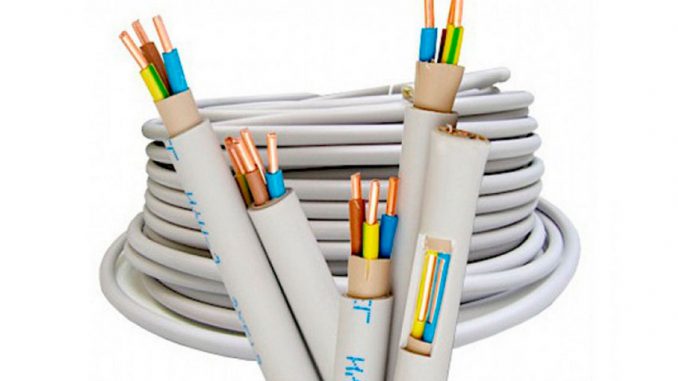

сечение кабеля

В процессе проведения ремонта обычно всегда осуществляют замену старой электропроводки. Это связано с тем, что в последнее время появилось много полезных бытовых приборов, которые облегчают жизнь домохозяек. Причем, потребляют они немало энергии, чего старая проводка, просто может не выдержать. К таким электроприборам следует отнести стиральные машины, электрические духовки, электрочайники, микроволновые печи и т.д.

Прокладывая электропровода, следует знать, какого сечения провод нужно проложить, чтобы запитать тот или иной электроприбор или группу электроприборов. Как правило, выбор осуществляется как по потребляемой мощности, так и по силе тока, который потребляют электроприборы. При этом, нужно учитывать, как способ укладки, так и длину провода.

Выбор сечения провода по мощности

Выбор сечения провода по мощности

Довольно просто осуществить выбор сечения прокладываемого кабеля по мощности нагрузки. Это может быть одна нагрузка или совокупность нагрузок.

Сбор информации о нагрузках

Каждый бытовой прибор, тем более новый, сопровождается документом (паспортом), где указаны его основные технические данные. Кроме этого, такие же данные имеются на специальных табличках, прикрепленных к корпусу изделия. На этой табличке, которая располагается сбоку или сзади прибора, указывается страна изготовитель, его заводской номер и, конечно же, его потребляемая мощность в ватах (W) и ток, который потребляет аппарат в амперах (А). На изделиях отечественного производителя мощность может указываться в ваттах (Вт) или киловаттах (кВт). На импортных моделях присутствует буква W. Кроме этого, потребляемая мощность обозначается как «ТОТ» или «ТОТ MAX».

Пример подобной таблички, где указана основная информация о приборе. Такую табличку можно найти на любом техническом устройстве.

В случае, если узнать нужную информацию не удается (на табличке затерлась надпись или бытовой техники еще нет) можно узнать приблизительно, какую мощность имеют самые распространенные бытовые приборы. Все эти данные реально отыскать в таблице. В основном, электроприборы стандартизированы по потребляемой мощности и особого разброса данных нет.

Сводная таблица потребляемых мощностей различных бытовых электроприборов.

В таблице выбираются именно те электроприборы, которые планируется приобрести, и записываются их потребляемый ток и мощность. Из списка лучше выбирать показатели, которые имеют максимальные величины. В таком случае не удастся просчитаться и проводка окажется более надежной. Дело в том, что чем толще кабель, тем лучше, так как проводка греется гораздо меньше.

Как осуществляется выбор

При выборе провода, следует просуммировать все нагрузки, которые будут подключены к этому проводу. При этом, следует проконтролировать, чтобы все показатели были выписаны или в ваттах, или киловаттах. Чтобы перевести показатели к одному значению, следует цифры или поделить, или умножить на 1000. Например, чтобы перевести в ватты, следует все цифры (если они в киловаттах) умножить на 1000: 1,5 кВт = 1,5х1000 = 1500 Вт. При обратном переводе действия производятся в обратном порядке: 1500 Вт = 1500/1000 = 1,5 кВт. Обычно, все расчеты производятся в ватах. После подобных расчетов производится выбор кабеля, воспользовавшись соответствующей таблицей.

Таблица

Воспользоваться таблицей можно следующим образом: находят соответствующий столбик, где указано напряжение питания (220 или 380 вольт). В этом столбике находится цифра, которая соответствует мощности потребления (нужно брать чуть большее значение). В строчке, которая соответствует потребляемой мощности, в первом столбце указано сечение провода, которое допустимо использовать. Отправляясь в магазин за кабелем, следует искать провод, сечение которого соответствует записям.

Какой провод использовать – алюминиевый или медный?

В данном случае все зависит от потребляемой мощности. К тому же, медный провод выдерживает нагрузку в два раза больше, чем алюминиевый. Если нагрузки большие, то лучше отдать предпочтение медному проводу, так как он будет тоньше и его легче прокладывать. К тому же, его проще подключать к электрооборудованию, в том числе и к розеткам, и к выключателям. К сожалению, провод из меди имеет существенный минус: он стоит намного дороже провода из алюминия. Несмотря на это, он прослужит гораздо дольше.

Как рассчитать сечение кабеля по току

Большинство мастеров рассчитывают диаметры проводов по потребляемому току. Иногда это упрощает задачу, тем более, если знать какой ток выдерживает провод, имеющий ту или иную толщину. Для этого необходимо выписать все показатели потребляемого тока и просуммировать. Сечение провода можно подобрать по той же таблице, только теперь нужно искать столбик, где указан ток.  Как правило, всегда выбирается большее значение для надежности.

Например, для подключения варочной поверхности, которая может потреблять максимальный ток до 16А, обязательно выбирается медный провод. Обратившись за помощью к таблице, искомый результат можно найти в третьей колонке слева. Поскольку там нет значения 16А, то выбираем ближайшее, большее – 19А. Под этот ток подходит значение сечения кабеля, равное 2,0 мм квадратных.

Как правило, подключая мощные бытовые приборы, их запитывают отдельными проводами, с установкой отдельных автоматов включения. Это существенно упрощает процесс подбора проводов. К тому же, это часть современных требований к электропроводке. Плюс ко всему, это практично. В аварийной ситуации не придется отключать электричество полностью, во всем жилище.

Не рекомендуется выбирать провода по меньшему значению. Если кабель постоянно будет работать при максимальных нагрузках, то это может привести к аварийным ситуациям в электрической сети. Результатом может послужить пожар, если неправильно подобраны автоматические выключатели. При этом, следует знать, что они от возгорания оболочки провода не защищают, а подобрать точно по току не удастся, чтобы он смог защитить провода от перегрузки. Дело в том, что они не регулируются и выпускаются на фиксированное значение тока. Например, на 6А, на 10А, на 16А и т.д.

Выбор провода с запасом позволит в дальнейшем установить на эту линию еще один электроприбор или даже несколько, если это будет соответствовать норме потребления по току.

Расчет кабеля по мощности и длине

Если взять во внимание среднестатистическую квартиру, то длина проводов не достигает таких величин, чтобы принимать во внимание этот фактор. Несмотря на это, бывают случаи, когда при выборе провода следует учитывать и их длину. Например, требуется подключить частный дом от ближайшего столба, который может находиться на значительном расстоянии от дома.

При значительных токах потребления, длинный провод может оказывать влияние на качество электропередачи. Это связано с потерями в самом проводе. Чем больше будет длина провода, тем больше окажутся потери в самом проводе. Другими словами, чем больше будет длина провода, тем больше окажется падения напряжения на данном участке. Применительно к нашему времени, когда качество электропитания оставляет желать лучшего, подобный фактор играет существенную роль.

Чтобы это знать, опять придется обратиться к таблице, где можно определить сечение провода, в зависимости от расстояния до точки питания.

Таблица определения толщины провода, в зависимости от мощности и расстояния.

Открытый и закрытый способ прокладки проводов

Ток, проходящий по проводнику, заставляет его нагреваться, так как он имеет определенное сопротивление. Итак, чем больше ток, тем больше тепла на нем выделяется, при условиях одинакового сечения. При одном и том же токе потребления, тепла выделяется на проводниках меньшего диаметра больше, чем на проводниках, имеющих большую толщину.

В зависимости от условий прокладки, изменяется и количество тепла, выделяемое на проводнике. При открытой прокладке, когда провод активно охлаждается воздухом, можно отдать предпочтение тоньшему проводу, а когда провод прокладывается закрытым и охлаждение его сведено к минимуму, то лучше выбирать более толстые провода.

Подобную информацию так же можно найти в таблице. Принцип выбора такой же, но с учетом еще одного фактора.

Выбор толщины провода с учетом мощности потребления и способа прокладки.

И, наконец, самое главное. Дело в том, что в наше время производитель пытается экономить на всем, в том числе и на материале для проводов. Очень часто, заявленное сечение не отвечает действительности. Если продавец не ставит в известность покупателя, то лучше на месте провести измерение толщины провода, если это критично. Для этого достаточно взять с собой штангенциркуль и замерить толщину провода в миллиметрах, после чего посчитать его сечение по простой формуле 2*Pi*D или Pi*R в квадрате. Где Pi — это постоянное число равное 3,14, а D – это диаметр провода. В другой формуле – соответственно Pi=3,14, а R в квадрате – это радиус в квадрате. Радиус вычислить очень просто, достаточно диаметр поделить на 2.

Некоторые продавцы прямо указывают на несоответствие заявленного сечения и действительного. Если провод выбирается с большим запасом – то это совсем не существенно. Главная проблема состоит в том, что цена провода, по сравнению с его сечением, не занижается.
