Подключение и регулировка реле давления воды

С помощью реле давления воды осуществляется контроль давления воды в системе водоснабжения частного дома. С помощью этого маленького прибора включается насос подкачки, когда уровень давления в системе становится ниже нормы. Это же устройство выключает насос, когда давление в системе водоснабжения поднимается до граничного значения. Устройство обладает функциями регулирования, как нижнего порога срабатывания, так и верхнего. В статье рассказывается, как подключается реле, и как осуществляется регулировка давления.

Устройство прибора и его функции

Реле давления, в совокупности с другими аппаратами, такими как насос, гидроаккумулятор, а также коммуникации, представляют систему обеспечения водой жилища человека. Реле давления может устанавливаться в промежутке между насосом и гидроаккумулятором, а также непосредственно на насосе или гидроаккумуляторе, в зависимости от модели. Как же работают подобные устройства?

Одна из схем подключения насоса

Гидроаккумулятор представляет специальную емкость, которая разделена на две части с помощью эластичной перегородки. В одной перегородке находится под давлением воздух, а во второй – вода. Давление воздуха в одной из перегородок позволяет регулировать объем и давление воды во второй перегородке. Чем выше давление воздуха, тем большего давления системы допустимо получить, но при этом объем воды, закаченное в емкость меньше. Как правило, емкость допустимо наполнить водой не больше половины размеров всей емкости. Другими словами, если гидроаккумулятор имеет емкость 80 литров, то в него допустимо закачать не больше 40 литров воды.

Нормальная работа бытовых потребителей обеспечивается рабочим давлением от 1,4 до 2,8 атм. Чтобы давление всегда соответствовало рабочему, необходимо его контролировать, а также поддерживать на оптимальном уровне. Таким прибором в системе и является реле давления. Когда давление воды опускается ниже рабочего уровня, реле срабатывает и начинает работать насос, который наполняет водой гидроаккумулятор. При достижении верхнего предела опять срабатывает реле давления, останавливая работу насоса.

Гидроаккумулятор необходим для того, чтобы насос не работал постоянно. Какое-то время вода расходуется из аккумулятора, пока не вытечет ее столько, чтобы давление в системе упало ниже уровня рабочего.

Как работает реле давления

Этот прибор представляет устройство с электрическими и с гидравлическими составляющими. Электрическая часть состоит из группы контактов, с помощью которой осуществляется включение и выключение электрического насоса. Гидравлическая часть основана на действии мембраны, которая перемещается под давлением воды. Мембрана в свою очередь связана с группой контактов. Давление регулируется с помощью устройства на пружине. Когда пружина сжимается, рабочее давление увеличивается, а когда она разжимается, то давление уменьшается. Таким же способом регулируются границы пределов давления воды в системе, но уже с помощью другой пружины, которая отличается меньшими размерами.

Устройство реле давления воды

Выход для гидравлической системы располагается с обратной стороны реле и представляет патрубок с наружной резьбой или выпуск с гайкой по типу американки. Любой вариант подключения достаточно функциональный и не представляет никаких проблем независимо от характера водопроводной системы.

Здесь же находятся входы для подключения реле давления к электрической схеме. Как правило, места подключения закрываются крышкой.

Виды реле давления

Различают два типа реле давления воды – механические и электронные. В основном пользуются механическими реле, поскольку они проще и дешевле, хотя применяются и электронные, но не так часто, поэтому их в основном заказывают.

В различных торговых точках цены могут отличаться, при этом весьма существенно. Следует всегда помнить, что более дешевые модели могут оказаться не столь надежными в работе.

Автоматика для насоса, реле давления, реле протока.

Как подключить реле давления

Особенности подключения реле давления заключаются в том, что реле подключается, как к водопроводу, так и к электричеству. Устанавливается данное устройство без возможности его подключения в различных точках, да в этом и нет необходимости, то есть стационарно.

Подключение к электричеству

В последнее время принято делать разводку электропроводки таким образом, чтобы наиболее ответственные электропотребители запитывались по отдельным линиям. Поэтому будет лучше подключить электротехническую часть по отдельным проводам. Для подключения лучше взять кабель с медной жилой сечением около 2,5 мм квадратных, хотя выбор сечения зависит от мощности всех потребителей системы водоснабжения дома. Естественно, что для подобной линии понадобится отдельный автоматический выключатель в связке с УЗО или с дифавтоматом. Поскольку больше всего электричества потребляет насос, то параметры элементов электрической схемы подбираются в зависимости от мощности электрического двигателя. Желательно позаботиться о наличии заземления, поскольку вода проводит электрический ток и может служить источником повышенной опасности.

Схема подключения реле давления воды к электрощитку

Электрические провода заводятся в специальные отверстия, которые расположены на корпусе реле. Эти отверстия обеспечивают герметический ввод, защищающий точки подключения от попадания влаги. На клеммной колодке, которая находится под крышкой, имеется 3 пары контактов:

  • Контакт для подключения заземления.
  • Контакт «N» для подключения нулевого проводника.
  • Контакт «L» для подключения фазного проводника.

Подключение осуществляется обычным способом: провода зачищаются от изоляции, а затем вставляются в разъемы и фиксируются с помощью прижимных винтов. Чтобы узнать, надежно ли держится конец провода, за него нужно подергать. Через некоторое время надежность крепления проверяется, а винты подтягиваются. Дело в том, что медь материал мягкий и места крепления могут ослабнуть.

Подключение к системе водоснабжения

Конструкция реле давления воды позволяет подключить его в любой точке водопроводной системы. Главное, это на этапе проектирования все хорошо продумать и предусмотреть место для его установки, что потребует дополнительного элемента крепления. Как правило, для подобных целей применяются тройники с дополнительным выводом с наружной резьбой, хотя специалист всегда может собрать из аксессуаров для водопровода любую систему, для подключения любого прибора, как специального, так и бытового.

Реле давления обычно подключается при наличии манометра, иначе как можно контролировать давление в системе, настраивая реле давления. Не помешают некоторые фильтры, а особенно фильтр грубой очистки воды. В данном случае, все зависит от качества воды: возможно, придется установить целую систему фильтров для очистки воды.

Обычно, при большом расходе воды, она подается в дом напрямую, без закачивания в гидроаккумулятор, который начинает заполняться в том случае, когда закрыты все краны или при минимальном расходе воды.

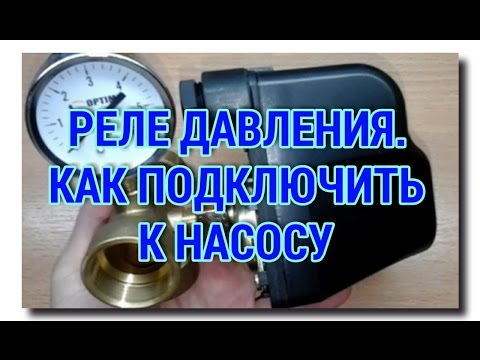

ПОДКЛЮЧЕНИЕ РЕЛЕ ДАВЛЕНИЯ к НАСОСНОЙ СТАНЦИИ

Как отрегулировать давление воды в системе

За пример можно взять реле давления РДМ-5, которое изготавливается на различных заводах. На заводах реле настраивается для работы в системах с давлением от 1,4 до 2,8 атмосфер, хотя с помощью регулировки можно добиться других значений, в зависимости от пожеланий клиента. В основном, никто эти пределы (заводские) не меняет, но если в доме установлено джакузи, то для лучшего эффекта потребуется более высокое давление, нежели в 2,8 атм.

Давление воды регулируется за счет двух пружин, размещенных в корпусе РДМ-5.

В их функции входит:

  • За счет большой пружины регулируется нижний и верхний порог срабатывания реле.
  • За счет маленькой пружины регулируется величина верхней и нижней границы.

Регулировка давления осуществляется за счет поворота гаек, которые связаны с этими пружинами. Если гайки закручивать, то давление возрастает, а если откручивать, то оно падает. Обычно достаточно одного поворота гайки, чтобы существенно изменить характеристики водопроводной системы.

Определение порогов срабатывания реле

Нижний порог давления воды в системе связан с давлением воздуха за мембранной перегородкой, при этом минимальное давление воды в системе всегда должно быть больше давления воздуха на 0,1-0,2 атм. Если давление воздуха соответствует 1,3 атм., то нижний порог срабатывания реле должен находиться в пределах 1,4-1,5 атмосферы. Такой подход увеличивает срок службы мембраны, но всегда нужно учитывать характеристики насоса, у которого также имеется такой показатель, как нижняя граница включения, которая всегда должна быть ниже давления водопроводной системы. Поэтому, выбор подобных параметров всегда взаимосвязан и необходимо учитывать все факторы.

Очень важно проверить давление воздуха в гидроаккумуляторе, так как оно не всегда соответствует показателю, указанному в паспорте. На корпусе этого устройства располагается специальный вывод (ниппель), к которому подключается манометр. С помощью манометра можно отрегулировать давление воздуха на свое усмотрение.

Как правило, верхний порог срабатывания реле выставляется автоматически. На заводе реле настраивается на разность давлений, нижнего и верхнего уровня, соответствующую 1,4-1,6 атм. Другими словами, если нижний уровень установлен в пределах 1,5 атм., то верхний уровень будет соответствовать 2,9-3,1 атм. Чтобы получить более высокое давление воды в системе, то верхний порог срабатывания можно изменить. При этом следует учитывать ряд нюансов:

  • Характеристики реле давления. Для бытовых потребителей имеется базовая максимальная величина, которая соответствует 4 атм., поэтому больше этой величины давление получить не удастся.
  • Характеристики насоса. Обычно параметры насоса имеют фиксированные значения нижнего и верхнего порога рабочего давления воды. Чтобы насос работал долго и эффективно, необходимо выставлять пороги включения и пороги отключения, которые бы не выходили за рамки заявленных характеристик. Мало того, пороги отключения и пороги включения лучше установить несколько ниже, хотя бы на пол атмосферы, при этом допускается 0,2 атмосферы. Необходимо учитывать, что перегрузки негативно влияют на срок службы электрооборудования.

Показатели показателями, а на практике человек сталкивается с рядом проблем, поэтому часто приходится корректировать любые показатели, чтобы система водоснабжения работала наиболее эффективно.

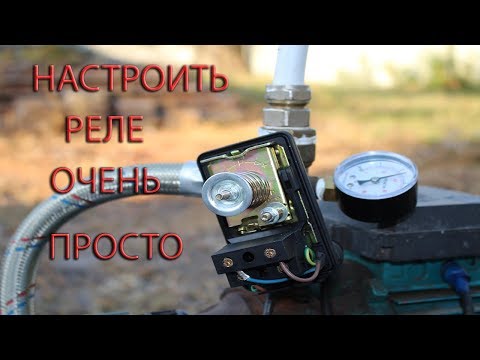

Правильная настройка реле

Чтобы правильно и точно настроить пороги срабатывания реле давления воды, потребуется манометр, который отвечает всем требованиям, то есть проверенный. Он устанавливается недалеко от реле давления, чтобы было просто контролировать давление в системе.

Регулировка осуществляется с помощью двух пружин – большой и маленькой. Чтобы увеличить давление (верхний порог) или уменьшить его, необходимо покрутить гайку на большой пружине. По часовой стрелке поднимается верхний порог, а при вращении против часовой стрелки – он опускается. Как правило, достаточно повернуть гайку на небольшой угол, чтобы добиться изменения границы срабатывания реле.

Регулировка реле давления воды происходит при помощи пружин

Действия осуществляются по такому алгоритму:

  • Включается система и по показаниям манометра определяются пороги включения и отключения насоса.
  • Поворачивается винт большой пружины.
  • Опять включается система и отслеживаются показатели по манометру. Как правило, нижний и верхний пределы изменяются на одинаковую величину.
  • Если необходимо, то опять вращается гайка большой пружины.
  • После выставления нижнего порога, начинают выставлять верхний порог, для чего вращают гайку маленькой пружины, хотя, как известно, верхний порог устанавливается автоматически. Принцип такой же, как и при вращении гайки большой пружины.
  • Включается система и проверяется правильность настройки. Если пороги срабатывания реле давления устраивают, то на этом процесс регулировки считается законченным.

Не у всех моделей имеется маленькая пружинка, которая позволяет изменять границы верхних и нижних показателей, поэтому подобные показатели у таких моделей носят фиксированное значение, настроенное на заводе. В ряде случаев такая регулировка не требуется, но в ряде случаев она просто необходима. Поэтому, покупая подобное устройство, необходимо ознакомиться с его основными характеристиками. В наше время многие производители выпускают изделия для эксплуатации в различных, порой достаточно сложных условиях. В связи с этим, такие реле допустимо устанавливать в любом месте, хотя место установки таких устройств, как электрический насос, гидроаккумулятор, а также другие приборы всегда определяются заранее, тем более что для нормальной работы всей системы нужно подводить электричество, а здесь требования уже совсем другие.

Как отрегулировать реле давления в насосной станции

Установка всех элементов автоматики должна быть хорошо продумана, с возможностью легкого доступа, при этом в таком месте не должно быть ничего лишнего, а само место соответствовать требованиям техники безопасности. Все-таки, все элементы автоматики занимают немало места, и все стараются ее установить так, чтобы она не занимала полезное пространство. Поэтому обустраивают места в подвалах или непосредственно в скважине.

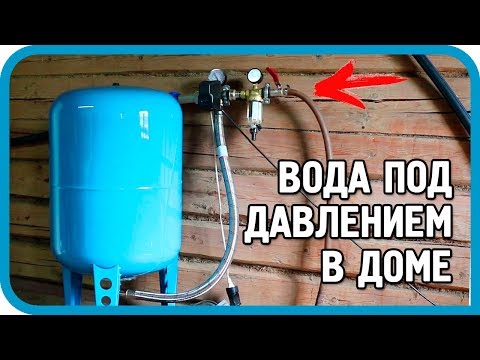

ПРОСТЕЙШАЯ СИСТЕМА ВОДОСНАБЖЕНИЯ ДОМА И УЧАСТКА ПОД ДАВЛЕНИЕМ!
