В последнее время многие делают отопление в жилище на основе теплого пола, что позволяет более оптимально распределять тепло по жилой площади. Пол с подогревом делается водяным или электрическим. Водяной пол сделать сложнее, поэтому он более затратный. Что касается электрического теплого пола, то монтируется он намного проще, а вот затраты на его эксплуатацию несколько выше. Если пол смонтировать самостоятельно, то водяной теплый пол получается более экономичным, так как затраты на его эксплуатацию минимальные.
Содержание
Как работает теплый водяной пол
Чтобы получить подобные полы, необходимо воспользоваться системой труб, по которым прокачивается теплая вода. В основном трубы монтируются на этапе формирования стяжки, хотя существуют и сухие системы. Любой из этих вариантов предполагает применение труб небольшого сечения, которые укладываются под напольное покрытие или вмуровываются в стяжку.
Область применения
Как правило, подобная система отопления применяется в частных постройках, поскольку в многоэтажных домах, особенно возведенных в советские времена, довольно сложно реализовать подобную технологию. Несмотря на это, многим удается это сделать, хотя шансов на то, что система будет эффективно работать, совсем мало, тем более при наличии централизованной системы отопления. К тому же, в таких условиях вряд ли удастся получить соответствующее разрешение от управляющей компании на монтаж и подключение подобной системы.
В некоторых постройках начали делать 2 системы отопления: радиаторную и для теплых полов, поэтому никакого разрешения на монтаж водяного теплого пола не требуется. В таких постройках система гидравлической подачи теплоносителя рассчитана и на применение теплых полов.
Технологические аспекты
В первую очередь необходимо ознакомиться с принципом работы теплых водяных полов, а также с их элементами, обеспечивающими необходимый режим работы.
Регулирование температуры
Чтобы получить комфортную температуру пола, порядка +27 градусов, необходимо иметь температуру теплоносителя не больше 45 градусов. Температура свыше +28 градусов не считается комфортной, как и более низкая, не дающая положительного эффекта.
Если говорить о централизованной системе отопления, то температура теплоносителя несколько выше и составляет порядка 60-65 градусов. Конденсационные газовые котлы более экономичные при низких температурах, поэтому их допустимо подключать непосредственно к теплым водяным полам.
Если применяются другие типы котлов, то в такую систему необходимо включать узел подмеса, который предназначается для подачи к горячей воде котла более остывшей воды из обратного трубопровода. Подобная схема теплого пола показана на рисунке ниже.
Система работает следующим образом. Вода нагревается котлом, после чего она поступает на термостатический клапан, который и регулирует температуру теплоносителя. Если температура выше требуемого значения, то он открывается и происходит смешивание охлажденной воды из обратного трубопровода и нагретой воды, поступающей из котла.
На рисунке видно, что перед циркуляционном насосом имеется перемычка, с установленным на ней двух- или трехходовым клапаном. С помощью этого клапана осуществляется смешивание двух теплоносителей, за счет чего происходит регулирование температуры.
Работой клапана управляет термостат, который установлен сразу же за циркуляционным насосом. Если температура водяного потока соответствует заданной, то термостат закрывает клапан, а если она выше, то клапан открывается и в теплоноситель начинает поступать вода из обратки.
Распределение по контурам
После этого нагретая вода до нужной температуры поступает на гребенку, которая распределяет теплоноситель по контурам. Гребенка устанавливается в том случае, если контуров несколько. В случае, когда теплый пол смонтирован только в одном помещении и имеет только одну петлю из труб этот элемент не обязателен. Если теплые полы смонтированы в нескольких помещениях, то без гребенки не обойтись. Ее еще называют коллектором теплого пола и состоит этот узел из двух труб, одна из которой подключена на подаче, а вторая – на обратке. К этим трубам подключаются все входы и все выходы соответствующих контуров теплого пола.
При монтаже теплого пола в нескольких помещениях, должна быть возможность отдельного регулирования температуры каждого контура. Это необходимо, поскольку каждая комната имеет определенное назначение, а во-вторых, каждый контур может иметь свою длину, а это означает, что каждый из них передает различное количество тепла. К тому же, в зависимости от расположения комнаты, каждая из них требует для нагрева разное количество энергии. Это характерно для угловых квартир, в которых не одна, а две, а то и 3 стены контактируют с улицей. Как правило, такие комнаты более холодные, по сравнению с теми, стены которых являются общими для 2-х или для 3-х квартир. Естественно, что присутствие гребенок с термостатами значительно повышает общие затраты на приобретение оборудования для теплых полов.
Существуют различные типы терморегуляторов: одни регулируют температуру воздуха в комнатах, а другие – температуру пола. И те и другие воздействуют на управляющие элементы, установленные на гребенках. Управляющие элементы, в зависимости от характера сигнала, выдаваемого терморегуляторами, уменьшают или увеличивают объемы теплоносителя, подаваемого в систему отопления.
В случае появления нештатной ситуации, когда перекрывается подача теплоносителя на все контуры, предусмотрен байпас, иначе вода в котле может закипеть, что может вывести котел из строя, хотя все котлы имеют защиту от перегрева. Наличие байпаса позволяет части теплоносителя миновать систему отопления. Это позволяет обезопасить котел от аварийных ситуаций.

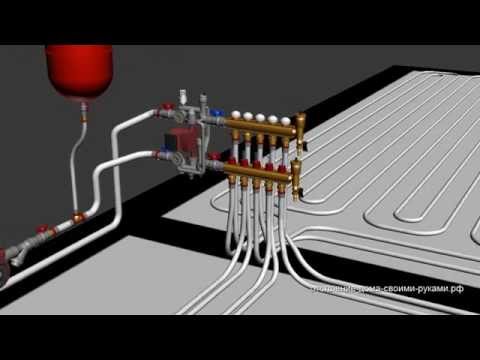

Один из вариантов системы представлен на видео ниже.
Монтаж теплого водяного пола
Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:
- Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
Деревянная система водяного теплого пола - Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.
Водяной теплый пол в стяжке
Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.
Выбор системы
При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.
Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».
Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.
Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.
Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.
Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

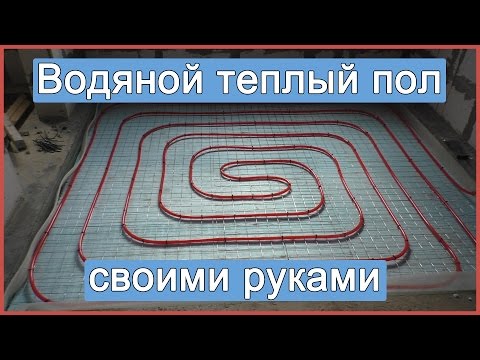

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.
Элементы теплого водяного пола
Теплый водяной пол в стяжке пользуется большой популярностью, поскольку он обладает высокой теплоотдачей, а это означает, что у него более высокий КПД. Нагретая стяжка до определенной температуры, длительное время способна сохранять тепло, если она сделана по всей технологии. Главное, это знать, какие материалы для такого пола нужны и в какой последовательности их монтировать. На рисунке ниже представлена схема теплого водяного пола в стяжке.
В первую очередь следует провести подготовительные работы, которые направлены на то, чтобы выровнять основу, поскольку утеплитель лучше уложить на ровное основание для большей эффективности. Как правило, основу представляет черновая стяжка, после чего начинается формирование всех слоев теплого пола. Естественно, после полного высыхания черновой стяжки.
Процесс состоит из таких технологических этапов:
- По периметру помещения фиксируется демпферная лента, которая представляет полосу теплоизоляции. Ее назначение, предотвратить передачу тепла от пола на стены, поэтому крепится она по периметру к стенам. Второе назначение связано с компенсацией температурного расширения теплого пола со стяжкой при нагревании. В качестве ленты можно использовать кусочки пенопласта, толщиной не больше 1 сантиметра или специальную ленту. Возможны и другие варианты, так как их немало.
- Следующий этап заключается в укладке на основание (черновую стяжку) теплоизоляции, на основе пенополистирола с плотностью до 35 кг/м квадратный. Этот материал более предпочтителен, поскольку способен выдерживать значительные механические нагрузки, а также обладает прекрасными теплоизоляционными свойствами, несмотря на дороговизну. Если использовать более дешевый пенопласт, то он обладает рядом недостатков.
- Толщина этого слоя зависит от ряда факторов, которые необходимо учитывать: региона, характеристики материала, этажа, конструкционных особенностей постройки и т.д.
- Желательный элемент системы – армирующая сетка с ячейками 50х50 мм. Особенно это актуально при значительных площадях. Сетка крепится к трубам с помощью специальных пластиковых скоб.
- Затем заливается стяжка по маякам, чтобы получить ровную поверхность. Толщина стяжки над трубами – не больше, но и не меньше 3-х см. Поверхность должна быть ровной настолько, чтобы можно было уложить любое напольное покрытие.
- На идеально ровное основание укладывается напольное покрытие. Главное, чтобы его можно было применять в системах теплых полов.
Технология обустройства теплого пола не содержит проблематичных этапов, поэтому, доступна для любого желающего иметь у себя дома теплые полы в одной или в нескольких комнатах.
Особенности труб и их схемы укладки
Трубы считаются основным элементов теплых полов, поэтому к их выбору следует отнестись со всей ответственностью. В основном используются полимерные трубы и значительно реже, особенно в наше время – металлопластиковые. Такие трубы характеризуются высокой технологичностью, а также долговечностью. При этом они имеют один весьма существенный недостаток, связанный с низкой теплопроводностью. Совсем недавно появились гофрированные трубы из нержавеющей стали, у которых достаточно высокая теплопроводность.
Как правило, диаметр труб составляет 16-20 мм, а их укладка осуществляется по одной из схем, представленных на рисунке ниже.
Укладка змейкой считается самой простой, но не очень эффективной, поскольку змейка имеет значительную длину и температура носителя на выходе значительно ниже, по сравнению с температурой на входе. Несмотря на это, эту особенность можно использовать по назначению, начиная укладку с той зоны, для которой важен более интенсивный обогрев.
Двойная змейка и спираль лишены такого недостатка, но их укладка более сложная. Перед началом укладки лучше нарисовать схему, чтобы не запутаться, где вход, а где выход.
Характер стяжки
Для заливки стяжки применяется самый обычный раствор, на основе песка и цемента, марки М-400 или М-500. Если используется готовый бетон, то его марка должна быть не ниже М-350.
Несмотря на это, здесь имеется один нюанс. Это связано с тем, что обычные «мокрые» растворы набирают свою прочность в течение 1 месяца, при этом включать теплые полы не рекомендуется. Если начинать сушить стяжку принудительно, то могут появиться трещины, которые способны порвать трубы. В данном случае, наилучший вариант – это применение полусухих стяжек, в которых присутствуют различные добавки, повышающие пластичность раствора, а незначительное количество влаги уменьшает время вызревания раствора. Такой раствор можно приготовить самому, если приобрести готовые добавки, а можно использовать готовые смеси, но они обойдутся значительно дороже, хотя мороки с ними значительно меньше.
В заключение
Теплые полы – это решаемая задача для любого желающего, которые хотят жить в комфортных условиях. Если это небольшое помещение, то проблема небольшая, а если хочется сделать такое отопление во всех помещениях (жилых), то придется изрядно повозиться, применив различные типы укладок, чтобы система отопления работала с высокой эффективностью.
Естественно, что «мокрые» технологии не всем нравятся и этому есть множество причин, но они зачастую более экономичные, как по средствам, так и по затратам энергии. Вполне очевидно, что деревянные системы (сухие), не отличаются высокой теплоотдачей, а это означает, что для получения оптимальной температуры на поверхности необходимо поддерживать более высокую температуру теплоносителя. Если говорить о системах отопления, замурованных в стяжку, то это наиболее эффективные системы, тем более, если в качестве напольного покрытия используется плитка для пола. Именно поэтому, полы с подогревом делают в ванных комнатах, на кухне, в прихожей, но ни в коем случае в других комнатах, если в качестве напольного покрытия применяется ламинат, например. В таких комнатах лучше сделать утепленные полы, используя различные теплоизоляционные материалы, даже в том случае, если основанием служит стяжка.
