Установка радиаторов отопления своими руками

Монтаж с нуля или модернизация системы отопления в обязательном порядке затрагивает отопительные приборы, так как старое оборудование удаляется, а на его место устанавливается новое оборудование, более экономичное. Этот процесс не состоит из тонких работ, поэтому с ним может справиться каждый, кто пожелает. Привлечение специалистов обходится достаточно дорого, поэтому приходится экономить средства, если семейный бюджет имеет ограничения.

Что понадобится для установки

Возможна установка радиаторов отопления своими руками

В первую очередь следует определиться с объемами работ, а также с наличием инструментов, так как для конкретной системы отопление потребуется свой инструмент. Естественно, что необходимо приобрести все необходимые материалы, а также устройства отопления, в том числе и радиаторы отопления. Как правило, от чугунных батарей отопления, которые широко использовались еще не так давно, стараются избавиться, так как у них сравнительно невысокий к.п.д. В наше время в основном устанавливаются алюминиевые или биметаллические радиаторы отопления с более высоким к.п.д.

Большой популярностью пользуются стальные панельного типа, хотя в плане монтажа они имеют некоторые отличия. С обратной стороны на них располагаются специальные дужки для навешивания, также из металла. В плане крепления они наиболее удачные в изготовлении, поскольку в комплекте идут специальные кронштейны.

Кран Маевского или автоматические воздухоотводчики

Кран маевского и способ его установки

Как правило, в радиаторах отопления скапливается воздух, который необходимо удалять, так как батарея отопления работать не будет. Особенно он скапливается в момент заполнения системы отопления теплоносителем. Кран Маевского устанавливается на каждую батарею отопления в верхней части. Если устанавливаются алюминиевые или биметаллические батареи отопления, то в них выходные отверстия имеют больший диаметр, по сравнению с установочным диаметром крана Маевского. Покупая краны Маевского, следует обратить внимание на наличие переходников, Если их в комплекте нет, то придется покупать еще и переходники.

Существуют еще автоматические воздухоотводчики, но они почему-то не пользуются популярностью и их мало, кто устанавливает. Скорее всего, что они, после установки, портят внешний вид. Это связано с тем, что воздухоотводчики выпускаются либо в латунном, либо в никелированном корпусе. При этом они имеют большие размеры, по сравнению с кранами Маевского.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Каждый радиатор имеет по четыре выхода – два с одной стороны и два с другой стороны. К одному из выходов подключается подача теплоносителя, а к другому – выход теплоносителя. К третьему выходу подключается кран Маевского, а четвертый выход закрывается заглушкой.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

На входе и на выходе теплоносителя следует установить по запорному крану, чтобы можно было не только регулировать количество теплоносителя, но и в случае аварии отключить батарею отопления и заменить ее, не нарушая работы системы отопления. Существуют также краны с возможностью регулировки температуры батареи. Такие краны оснащены специальным датчиком температуры и в случае ее превышения кран закрывается. Теплоноситель не попадает в батарею отопления до тех пор, пока ее температура не снизится до заранее выставленного предела. После этого кран открывается, и батарея отопления опять начинает нагреваться.

Краны на радиатор отопления

Подобные терморегулирующие устройства бывают различными, как электронными, которые достаточно точно выдерживают диапазоны регулирующей температуры, так и простые механические. Они хотя и не отличаются большой точностью, но зато они дешевле и надежнее.

Наличие расходных материалов и инструментов

Чтобы навесить батареи отопления понадобятся крюки или кронштейны, но они, как правило, идут в комплекте. Если в комплек5те их нет, то их количество рассчитывают в зависимости от величины батареи:

  • Если длина батареи не превышает 1.2 метра или количество секций не превышает восьми, понадобится три точки крепления – две вверху и одна внизу.
  • Добавляется по одному крепежу сверху и снизу, если батарея имеет длину на 0.5 метра больше или количество секций на 5-6 больше.

Понадобится также фум-лента или льняная подмотка, а также сантехническая паста для герметизации соединений. Без электрической дрели и без сверл вряд ли получится что-либо сделать, тем более что сверла понадобятся не простые, а с победитовыми насадками, если стены кирпичные или бетонные. Как же без строительного уровня, тем более что в этом случае подойдет самый простой. В зависимости от системы отопления, а также от характера применяемых труб, может понадобиться уникальный инструмент, в виде паяльника, если трубы из полипропилена, или специальная обжимка, если трубы из металлопластика. Независимо от характера труб, понадобятся различные фитинги, а также уголки, тройники, соединители и т.д.

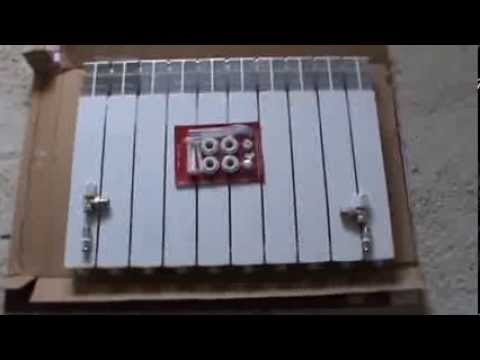

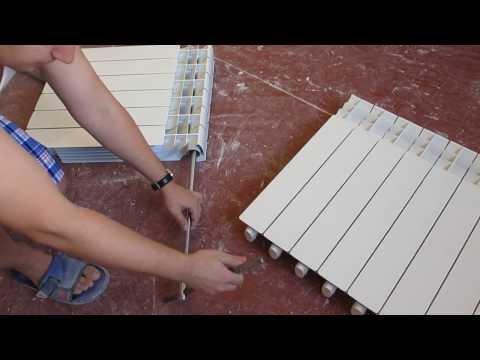

Алюминиевый радиатор отопления, как добавить скрутить секции, нарастить и открутить батарею

Места установки радиаторов отопления

Как правило, радиаторы отопления размещаются под окнами. Это необходимо для того, чтобы теплый воздух, поднимающийся вверх, отсекал холодный воздух, проникающий в жилище человека от окна, так как окна обладают наименьшим сопротивлением для низких температур. Наибольшего эффекта можно достичь, если ширина отопительного прибора будет составлять не меньше 70 процентов от ширины оконного проема. Батарея отопления устанавливается:

  • Строго посередине оконного проема, с отклонением не больше 2-х см.
  • Расстояние батареи до пола от 8 до 12 см.
  • Расстояние до подоконника от 10 до 12 см.
  • Расстояние до стены от 2-х до 5 сантиметров, если считать от задней стенки батареи.

    Расстояния от радиатора отопления до окна

При соблюдении этих простых рекомендаций, батареи отопления будут эффективно работать, обогревая помещения.

Правильный монтаж радиаторов отопления

Эффективная работа системы отопления во многом зависит от правильной установки этих приборов. Во-первых, стена за радиатором отопления должна быть ровной и прочной, иначе с установкой могут возникнуть проблемы. Сначала следует отметить середину проема, после чего ниже линии подоконника на 10-12см чертится горизонтальная линия. Эта линия будет отмечать верхнюю границу расположения отопительного прибора. Если отопительная система работает с помощью циркуляционного насоса, то батареи отопления допустимо навешивать строго горизонтально, а если система отопления работает на основе естественной циркуляции теплоносителя, то необходимо выдержать не большие уклоны по ходу теплоносителя, порядка 1-1.5 градуса, но не больше. При больших уклонах ухудшается циркуляция теплоносителя и возможно появление застоев.

Правильная установка радиаторов отопления

Крепление к стене

Крепление для радиаторов отопления отличается своей конструкцией, в зависимости от типа батарей отопления. Алюминиевые и биметаллические радиаторы крепятся с помощью специальных крюков с изгибом на концах. В комплекте к ним идут также и дюбеля. Чтобы навесить такие батареи необходимо просверлить в сене отверстия, диаметр которых соответствует диаметру дюбелей. Расстояние до стены регулируется за счет вкручивания или выкручивания подобного крепежа.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

Устанавливая такие крюки, следует учитывать, что практически вся нагрузка приходится на верхние крюки, а нижние служат в качестве фиксаторов, исключающих возможность смещения.

Чтобы правильно установить кронштейны, лучше приложить батарею к стене и отметить точки крепления. После этого можно приступать к сверлению отверстий и дальнейшей установке элементов крепления. Затем только приступают к установке батареи отопления.

Вариант крепления к полу

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Не всегда имеется возможность навесить даже легкие радиаторы на стены, тем более если они выполнены из гипсокартона или выложены из легкого бетона. В таком случае имеется возможность установить их на пол, так как выпускаются специальные ножки или крепеж. Некоторые виды отопительных приборов комплектуются такими ножками. На самом деле, к такому варианту крепления прибегают достаточно редко, так как внешний вид такой системы отопления мало кого устраивает.

Подключение радиаторов отопления к системе отопления

Вполне естественно, что после установки радиаторов их необходимо подключить к системе отопления с помощью труб. В таком случае, можно воспользоваться тремя основными способами подключения:

  • Седельным способом.
  • Односторонним способом.
  • Диагональным способом.

    Варианты подключения

Существуют радиаторы с нижним подключением, поэтому в таком случае выбирать варианты не придется. Три варианта можно реализовать, если радиаторы с боковым подключением.

Одностороннее подключение

Одностороннее подключение чаще всего встречается в квартирах. Такое подключение бывает однотрубным или двухтрубным. Как правило, в квартирах для подключения радиаторов применяются металлические трубы, поэтому имеет смысл рассмотреть такой вариант подключения, когда трубы соединяются с помощью сгонов. Понадобятся, как трубы подходящего диаметра, так и два шаровых крана, пара тройников и два сгона. Сгоны представляют отрезки трубы с резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все элементы следует соединить так, как показано на рисунке. Если система однотрубная, то установка байпаса обязательная, так как в таком случае можно отключить батарею отопления не нарушая работы системы отопления в целом. Естественно, что кран на байпас устанавливать не следует, так как он позволит отключить отопление по всему стояку, а это совсем нежелательно.

Все резьбовые соединения необходимо герметизировать, применив для этого фум-ленту или льняную подмотку с упаковочной пастой. Не следует наматывать много подмотки, так как это может привести к появлению микротрещин, а также к последующему разрушению. Особенно это касается современных отопительных приборов, за исключением чугунных радиаторов. В этом деле фанатизм не нужен, хотя многие думают, что чем больше они намотают подмотки, тем лучше.

Чем меньше резьбовых соединений, тем надежнее система отопления. Именно поэтому, если имеются навыки, байпас лучше приварить. Как правило, так подключаются батареи отопления в квартирах.

Вариант со сваркой

Если система двухтрубная, то байпас не понадобится. Верхний вход радиатора подключается к подаче (к одной трубе), а нижний вход к обратке (к другой трубе). Естественно, что подключается батарея отопления с применением шаровых кранов.

Односторонняя обвязка при двухтрубной системе

Диагональное подключение

С точки зрения эффективности работы отопительной системы, диагональное подключение наиболее рациональное. На фото внизу видно, как реализовать такой тип подключения: с одной стороны вверху подается теплоноситель, а с другой стороны внизу он выходит с радиатора.

Если реализовать такой вариант подключения при однотрубной системе в квартирах, то получается совсем неприглядная картина, но эффективность системы берет верх.

Независимо от варианта подключения, при однотрубной системе понадобится байпас.

Подача теплоносителя снизу

Седельное подключение

Такая система подключения легко реализуется при нижнем разведении труб, тем более что такое подключение наиболее удобное и мало заметное.

Седельное подключение можно реализовать, как с байпасом, так и без него, но краны лучше установить в любом случае. Это даст возможность в аварийном режиме заменить или отремонтировать радиатор, не нарушив функционирование всей отопительной системы.

Седельное подключение при однотрубной системе

Можно увидеть, хотя это редкость, когда седельное подключение выполнено вертикально, но при этом нужно учитывать, что потери тепла достигают 15 процентов.

В заключение

Несмотря на кажущуюся простоту, не каждый решится на столь ответственное дело – осуществить монтаж системы отопления самостоятельно. А может оно и правильно, поскольку результат работ может оказаться достаточно плачевным, так как могут пострадать близкие, а тем более соседи. Вода, она ведь тоже не прощает ошибок, а ошибки могут вылиться в непредвиденные расходы по ремонту, возможно соседской квартиры снизу. Поскольку отопление предназначается для работы в зимний период, можно легко оставить свое жилище без отопления в самый жуткий холод.

Именно поэтому, не следует рисковать и не экономить, а монтаж системы отопления поручить специалистам, тем более что будет с кого спросить, если что. Конечно, будет с кого спросить, если обратиться в какую-то строительную фирму, не нанимая случайных мастеров. Все-таки, у мастеров имеется опыт, накопленный многолетним трудом, а учиться на своей собственной системе отопления как-то безответственно, хотя многих этот факт не останавливает.

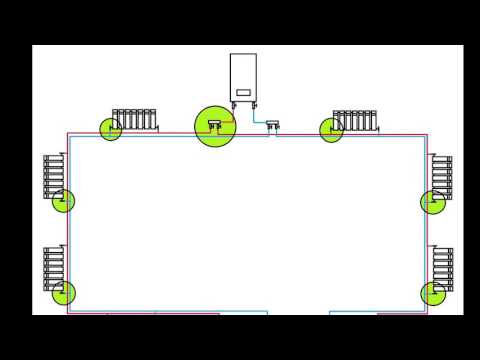

МОНТАЖ РАДИАТОРОВ КОЛЛЕКТОРНОЙ СИСТЕМЫ ОТОПЛЕНИЯ - своими руками!!!
