Если делать ворота и калитку из профнастила, то можно смело говорить о том, что такая работа займет минимум времени и материалов. Другими словами – это бюджетный вариант, хотя он предполагает выбор обычных распашных ворот без художественных элементов. В последнее время в качестве художественных дополнений используются элементы ковки, но такая работа достаточно затратная, как по времени, так и по средствам. Что касается простых распашных ворот, то с такой работой запросто справится даже начинающий сварщик или сварщик-любитель.
Содержание
Конструкция створок
Створка ворот или калитка может быть выполнена по-разному, взяв на вооружение различные варианты. Расположение перемычек может быть:
- Наклонным.
- Горизонтальным.
- Крестообразным.
Каждый из вариантов обладает достаточной жесткостью, поэтому может быть рекомендован к применению. В данном случае играет роль индивидуальный подход.
Конструкция самих ворот также может быть разной: с классической рамой, с наличием верхней перемычки или без нее. С верхней перекладиной получается более жесткая конструкция, но сама конструкция имеет некоторые ограничения по высоте. В таком случае во двор вряд ли сможет заехать спецтехника или другая какая-то высокая машина. Можно отказаться от верхней перекладины, но тогда придется все внимание уделить надежности установки стоек, а также качеству изготовления рамы.
Установка ворот с верхней перемычкой предполагает больший расход металла, но зато не потребуется дополнительно усиливать стойки.
Более удобное крепление листов профнастила получается, если по внутреннему (или по наружному, в зависимости от способа крепления) периметру створок приварить отрезки тонкостенного металлического профиля шириной около 1см. Этот вариант следует учитывать еще на этапе проектирования ворот.
Как правило, менее жесткая конструкция будет «гулять», а значит – будет шуметь при порывах ветра. Чтобы этого не случилось, конструкция усиливается с помощью уголков из металла, которые привариваются по углам рамы. Опять же, можно воспользоваться двумя способами. Уголки можно вырезать из металла или использовать отрезки профилированных труб, из которых изготавливался сам каркас, и приварить их по углам и под углом.
Как вариант, отрезки профилированных труб привариваются не под углом в 45 градусов, а встык, так как это проще, хотя под углом более надежно. Некоторые способы сборки не предусматривают соединение под углом, так как возможна сборка цельной конструкции, после установки которой, она распиливается на две части.
Существует еще одна изюминка, которая учитывает количество снежного покрова зимой. Как можно понять из изображения, нижняя перемычка может быть поднята на различную высоту. Эта высота зависит от высоты снежного покрова. Если планку опустить слишком низко, то зимой вряд ли получится открыть ворота после обильного снегопада. В летний период в нижнее пространство может попадать во двор всякая ненужная живность, поэтому это пространство можно закрыть, прикрутив на саморезы какую-то планку. Поздней осенью эта планка снимается.
Если распашные ворота оборудовать автоматикой, то их можно будет открывать дистанционно, не выходя на улицу, под снег или под дождь.
Используемые материалы
Столбы можно изготовить из профильной сварной трубы, размером 80хна80мм, которая имеет толщину стенок не меньше 3-х мм. Следует учесть тот факт, что их необходимо вкапывать в грунт на глубину его промерзания. Кроме этого, необходимо проконтролировать, чтобы они стояли строго вертикально, после чего их заливают бетоном. Работы следует продолжать после того, как бетон наберет около 50 процентов своей прочности. При температуре окружающей среды порядка 20 градусов тепла для бетона достаточно одной недели, а если температура ниже этой отметки, то придется ожидать две недели.
Чтобы сделать створки ворот подойдет профильная труба различного сечения, в зависимости от силы ветра, а также от величины ворот. Можно использовать профильную трубу размером 60х40мм или 40х20мм, что зависит от условий эксплуатации. В качестве перемычек допустимо использовать профильную трубу сечением 20х20мм. Толщина стенок этих труб может составлять от 2 до 3 мм. естественно, что чем толще стенки труб, тем они дороже, но зато новичкам или любителям их проще сваривать.
Ворота зашиваются таким же материалом, из какого изготовлен забор – из профлиста. Крепление к основе осуществляется по такой же технологии и на такие же саморезы. Работа начинается с поцесса подготовки металлических поверхностей, которые зачищаются, а затем покрываются «Антиржавчиной». Работы продолжаются после полного высыхания поверхностей.
Фотоотчет об изготовлении и установке ворот
Это вариант, который может оказаться по силам изготовить ворота самостоятельно. Технологию нельзя назвать ни худшей, ни лучшей, тем более что ворота прекрасно работают на протяжении многих лет.
Столбы изготовлены из профильной трубы сечением 80х80мм, после чего к ним привариваются петли, но сначала столбы нужно установить. К ответным частям петель привариваются вертикальные стойки на нужном расстоянии, после чего левая и правая часть навешивается на петли и фиксируется с помощью струбцины. При этом следует обеспечить необходимый зазор между створками ворот и стойками.
После этого, определившись с высотой створок, их обрезают на нужную высоту. В верхней части створок приваривается поперечная перекладина из трубы сечением 40х40мм, которая соединяет левую и правую части ворот. На этом этапе не требуется высокого качества сварочных работ. Самое главное, чтобы места соединений надежно держались, и все было ровно.
Таким же способом крепится нижняя перемычка.
После этого, следует определить среднюю точку этих поперечин. От середины следует отступить в обе стороны по 3мм, после чего делаются отметки так, чтобы их было хорошо видно. По этим отметкам привариваются две вертикальные перемычки так, чтобы расстояние между ними оказалось 6мм.
В результате получается как бы две половины ворот. Следующий этап заключается в креплении горизонтальных перемычек где-то по центру этих половинок. Для каждой половинки ворот следует отрезать трубу, предварительно сделав замеры, хотя в идеале половинки должны быть одинаковыми. При желании, можно установить несколько поперечин для большей надежности.
После крепления всех необходимых перемычек, две половинки ворот разделяются с помощью болгарки. Изготовленные по такой технологии распашные ворота открываются и закрываются без каких-либо проблем.
На этом этапе можно смело говорить о том, что каркас створок ворот готов к дальнейшим работам. Створки снимаются с петель, после чего их укладывают на ровную горизонтальную поверхность и тщательно провариваются все швы. Самое главное на этом этапе. Это не прожечь дыры. Проваренные швы зачищаются, грунтуются и закрашиваются.
Чтобы с профлистом было легче работать, его можно разрезать на две части. А чтобы листы крепились надежно, необходимо приварить основу для их крепления. Для этого используется профильная труба сечением 20х20мм, которая разрезается на отрезки необходимой длины. Затем эти отрезки крепятся по внутреннему периметру каркаса створок.
Поскольку листы будут крепиться с внутренней стороны, то отрезки трубы устанавливаются заподлицо с каркасом с наружной стороны. Крепление осуществляется с помощью саморезов, но предварительно необходимо сверлить под них отверстия необходимого диаметра.
После проведенных подготовительных работ, каркас следует покрасить. Снаружи лучше применить краску под цвет профлистов, а внутри можно использовать любой цвет. После этого необходимо дать время для того, чтобы каркас высох.
В заключение, приступают к креплению листов, при этом необходимо учесть, что по размерам листы не должны плотно входить в каркас ворот. Необходимо обеспечить зазор до 3-х мм во все стороны.
Для крепления профлистов используются специальные саморезы, в комплект которых входят также и прокладки, но можно воспользоваться обычными саморезами.
Теперь можно говорить о том, что ворота готовы, достаточно их навесить на петли.
Какие же ворота без запоров, хотя не проблематично установить ручку и замок, но это можно решить отдельно. Как вариант, из остатков трубы изготавливаются запоры, которые смогут надежно работать при любых условиях.
Верхний запор закреплен с помощью саморезов, при этом ответная часть направлена на створки, а два нижних запора прикреплены к стойкам и ответной частью направлены вниз. По направлению на запоры, в грунте пробуриваются небольшие отверстия, в которые вставляются по отрезке трубы, диаметр которых не намного больше диаметров стержней. После этого отрезки труб заливаются бетоном, но так, чтобы раствор не попал внутрь труб. Калитка делается по такой же технологии, но в не можно врезать замок.
Подобная технология изготовления ворот гарантирует надежную их работу. Даже при наличии некоторых перекосов при установке столбов, эти перекосы можно учесть и они не повлияют негативно на конечный итог работы. Следует также отметить, что весь процесс не отличается какой-то высокой сложностью, так как все достаточно просто. Если делать створки отдельно, то необходимо придерживаться строгой геометрии, да и трубы может повести при сварке. В видео уроках показаны и другие варианты изготовления ворот из профлистов.
Взяв за основу профлисты, нетрудно изготовить откатные ворота, оснастив их автоматикой.
Ворота из профнастила: видео уроки

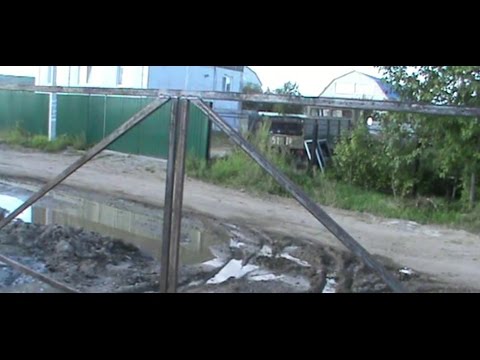

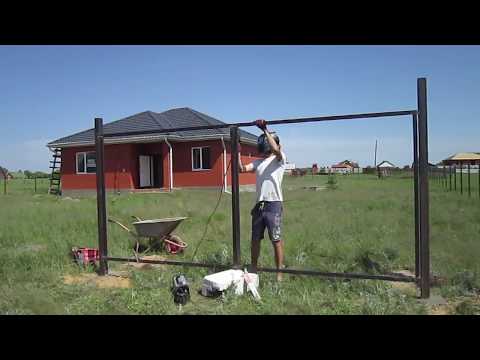

Просмотрев фото-отчеты, может возникнуть масса вопросов. В видео уроках некоторые моменты становятся понятными в первые минуты просмотра. Первый видео урок связан с вышеописанной темой: изготовление каркаса ворот на установленных столбах.
Эта же технология, но в последовательности фотоизображений.

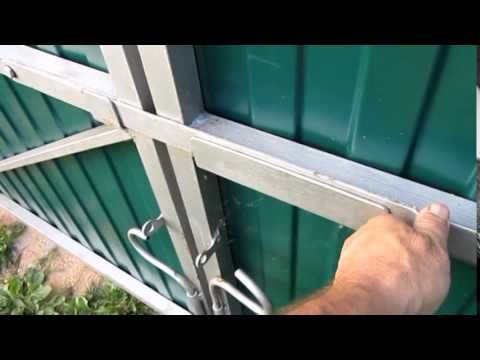

Во втором видео понятно показано, как правильно закрепить трубы под углом 45 градусов. Работа профессионалов.

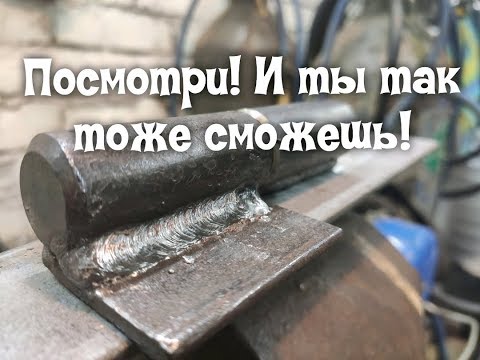

Следующее видео рассчитано на тех, кто ни разу не практиковал сварку ворот или других похожих конструкций, а также не приваривал петли. На первый взгляд, это достаточно просто, а на самом деле, все не так просто.
В заключение
Самое главное в изготовлении ворот из металла – это умение работать со сварочным аппаратом. Вроде бы все просто, но ворота необходимо варить качественно, иначе они развалятся при первых порывах ветра. Особенно это важно по отношению к петлям, так как их крепление в плане сварки непростое, а надежность требуется высокая. Не каждый сварщик-любитель способен справиться с этой задачей.
