Терморегулятор для радиатора отпления

Реалии современного мира связаны с тем, что требуется жесткий контроль за использованием различных, особенно не возобновляемых, источников энергии, в том числе и тепловой. Прошли те времена, когда человек бездумно расходовал тепловую энергию. Экономия тепловой энергии невозможна без ее регулировки потребления, не оказывая при этом негативного влияния на условия проживания. В современных условиях требуется регулировка температуры для каждого помещения, что осуществляется за счет установки специальных терморегуляторов на батареи отопления.

Конструкционные особенности

Устройство терморегулятора достаточно простое и состоит из термоклапана и регулирующего элемента. Поскольку в зависимости от условий, системы отопления монтируются с различными по диаметру трубами, то и терморегуляторы выпускаются для труб различного диаметра. Что касается регулирующего элемента (термостатической головки), то его размеры имеют стандартную величину, поэтому подходят под регуляторы любых моделей, независимо от фирмы-производителя.

Моделей клапанов и регуляторов не так мало, поэтому перед тем, как их устанавливать, лучше ознакомиться с имеющимися моделями, их устройством, а также принципом работы.

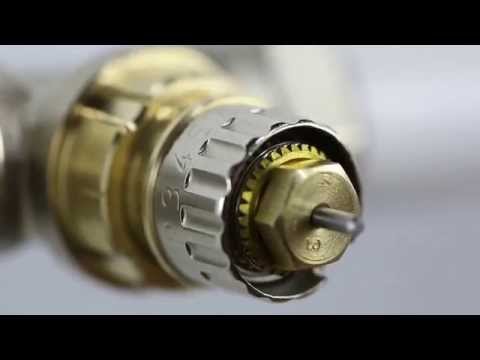

Устройство термоклапана и существующие виды

Клапан терморегулятора по своему строению, имеет сходство с обычным вентилем. В конструкции клапана предусмотрено седло и запорный конус, с помощью которого регулируется количество теплоносителя. За счет количества теплоносителя, протекающего через батарею за определенный промежуток времени, и регулируется температура радиатора.

Существует однотрубная и двухтрубная разводка системы отопления, при этом на каждую систему устанавливаются определенные модели регуляторов. Спутать модели невозможно, тем более что производитель должен указывать в паспорте, для какой системы отопления терморегулятор предназначается. Если установить не тот регулирующий элемент, то радиатор работать не будет. Вентили для однотрубных систем можно устанавливать в системах с естественной циркуляцией теплоносителя. Естественно, что установка таких устройств приводит к повышению гидравлического сопротивления, но в целом, система функционировать будет.

На корпусе терморегулятора имеется стрелка, указывающая на направление движения теплоносителя, поэтому при монтаже необходимо учитывать данное свойство терморегуляторов.

Материалы изготовления

Корпус устройства может изготавливаться из различных конструкционных материалов, устойчивых против коррозии. Поэтому терморегуляторы изготавливаются:

• Из бронзы, с последующим хромированием или никелированием.
• Из латуни, с покрытием слоем никеля.
• Из нержавеющей стали.



Естественно, что наиболее надежные и долговечные корпусы из нержавеющей стали, но цены на подобные устройства слишком большие, поэтому они недоступные для широкого круга потребителей. Бронзовые и латунные корпуса имеют практически одинаковый срок службы, но он в основном зависит от качества сплава. Как правило, известные производители со всей ответственностью относятся к выпуску своей продукции. Следует отметить, что на рынке подобной продукции достаточное количество неизвестных производителей, поэтому приобрести некачественное изделие вполне возможно. Несмотря на это, каждый производитель старается оказаться известным, поэтому следит за качеством своих изделий. В любом случае, нужно определить наличие стрелки на корпусе, что может оказаться свидетельством качества терморегулятора.

Варианты исполнения

Вариантов подключения радиаторов к системе отопления несколько, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые. Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

Правильная установка

Терморегуляторы допустимо устанавливать, как на входе батареи отопления, так и на выходе, главное, правильно выбрать место установки. Для этого существует несколько рекомендаций.

Рекомендуемая высота установки, которая оговаривается в технических характеристиках устройства. Основные технические характеристики отрабатываются на заводе, с помощью испытаний и калибровки, которые осуществляются на определенной высоте. Эта высота соответствует верхнему коллектору радиатора. Как правило, это соответствует высоте около 0,8 метра. На такой высоте удобно осуществлять все манипуляции с данным устройством.

При нижнем (седельном) подключении батарей, когда трубы располагаются только внизу, необходимо искать соответствующие терморегуляторы. Как вариант, можно установить терморегулятор с выносным датчиком температуры или перенастроить терморегулятор, что не так просто и без специалистов вряд ли получится.

Технология установки ничем не отличается от технологии установки обычных запорных вентилей, но с учетом направления движения теплоносителя.

При установке терморегуляторов на радиаторы в многоквартирных домах, следует учитывать тот факт, что к системе подключены все квартиры. Если не установить байпас, в виде трубы, которая соединяет верхнюю и нижнюю трубу, то терморегулятор будет регулировать температуру всех квартир, подключенных к стояку.

Вполне естественно, что это никому не нужно: ни соседям, ни владельцу квартиры. Мало того, за такое подключение могут выписать немалый штраф, если узнают соответствующие службы.

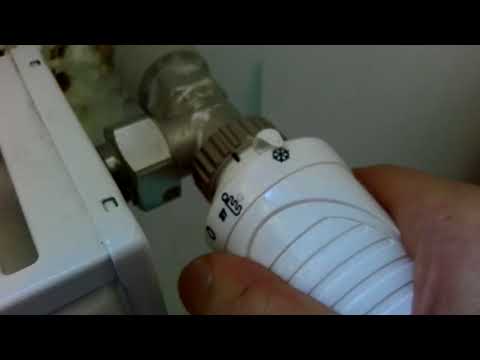

Как перенастроить терморегулятор

Как правило, производители настраивают терморегуляторы на местах производства, хотя не всегда технические характеристики устраивают потенциальных клиентов. Поэтому, купив такой регулятор температуры, его допустимо перенастроить, но для этого нужно, чтобы функционировала система отопления. Для этого нужно иметь термометр, а также определиться с местом установки терморегулятора, чтобы правильно и в нужных пределах осуществить новую настройку.

Действия осуществляются в таком порядке:

• Комната полностью закрывается, и головка терморегулятора устанавливается в крайнее левое положение, что соответствует максимальному объему теплоносителя, протекающего через батарею отопления. При повышении температуры в комнате на 5-6 градусов выше требуемого значения, головка регулятора поворачивается до упора вправо.
• После этого батарея начинает остывать, поскольку клапан закрыт и теплоноситель в батарею не поступает. По достижении нижнего порога комфортной температуры в помещении, головку регулятора начинают вращать влево, прислушиваясь, когда в батарею начнет поступать теплоноситель. В этот момент головку терморегулятора перестают вращать. В результате, в комнате будет поддерживаться комфортная температура.

Исходя из порядка действий, данный процесс не связан со сложностями и такую перенастройку можно осуществлять сколько угодно раз и в любом помещении. Главное – это правильно выбрать место установки, чтобы было удобно регулировать.

В заключение

Экономия тепловой энергии напрямую связана с платежами за коммунальные услуги. За такие услуги приходится расплачиваться за счет семейного бюджета, где каждая копейка на счету. Реальная экономия, это возможность сократить плату за тепло, перенаправив часть семейного бюджета, например, на пропитание.
