Греющий кабель для водопровода

Очень важно, чтобы подача воды в частном доме или на даче осуществлялась без перебоев, независимо от времени года. Особенно актуально это по отношению к зимнему периоду, когда на улице трещат морозы. Несмотря на то, что трубы всегда укладываются ниже уровня промерзания, зачастую обнаруживаются слабые места и трубы промерзают. Избавиться от промерзания в подобных условиях не так просто, поэтому приходится ожидать потепления. Чтобы этого не случилось, на участках, где трубы заводятся в дом, водопроводные трубы прогревают и теплоизолируют. Как правило, пользуются специальным подогревающим кабелем.

Типы греющих кабелей для подогрева труб

Различают два вида кабелей – резистивные и саморегулирующие. Резистивные кабели работают по принципу нагревания, в зависимости от величины сопротивления и силы тока. Их особенность заключается в том, что подобные кабели всегда выделяют одинаковое количество тепла, независимо от того, какая температура на улице. В таком случае они потребляют всегда одинаковое количество электрической энергии. Чтобы хоть как-то экономить, приходится устанавливать датчики температуры и терморегуляторы.

Строение резистивного кабеля

Технология укладки резистивных кабелей имеет некоторые особенности. Во-первых, проводники не должны располагаться близко один от другого, а тем более – пересекаться. Если это условие нарушить, то система может перегреться и выйти из строя. Во-вторых, существуют одножильные и двужильные кабели, о чем нужно обязательно знать. И самое главное – их нельзя разрезать, поскольку после подобной операции они работать не будут, поэтому придется монтировать весь кабель, независимо от длины участка, который нуждается в защите.

Одножильные кабели подключаются к сети 220 V обоими концами, что иногда не практично, а у двужильных кабелей с одной стороны располагается заглушка, а с другой стороны электрическая вилка на 220 V.

Примерно в таком виде продают нагревательные кабели для водопровода

У саморегулирующихся кабелей устройство совсем другое, поскольку их основу составляет металлополимерная матрица. Провода в таких системах только проводят электрический ток, а греется непосредственно матрица, причем данный полимер имеет довольно интересное свойство: чем больше матрица нагревается, тем меньше тепла она выделяет. При остывании наоборот, матрица начинает увеличивать количество выделяемого тепла. Из-за таких свойств, кабель и называется саморегулирующим.

Строение саморегулирующего кабеля

Подобные изделия характеризуются рядом положительных данных:

  • Способы укладки могут быть различными.
  • Их можно отрезать.

Другими словами, саморегулирующийся кабель более практичный, несмотря на высокую стоимость. При этом следует отметить, что срок службы подобных кабелей для подогрева водопроводных труб достаточно внушительный (10 лет), если его правильно эксплуатировать.

На заметку! Несмотря на тип используемого кабеля для подогрева, трубопровод придется тщательно утеплить. Если этого не сделать, то на подогрев водопровода будет уходить значительная мощность, поэтому об эффективности не может быть и речи.

Саморегулирующийся греющий кабель http://elektrokhv.ru/

Способы монтажа

Существует два варианта монтажа подогревающего кабеля: его укладывают либо снаружи, либо внутри трубы. В связи с этим, выпускается несколько видов кабелей, в зависимости от способа установки. О способе установки можно узнать из технической документации на изделие.

Монтаж внутри трубы

В случае монтажа внутри трубы, устройство должно соответствовать некоторым критериям:

  • Изделие не должно выделять вредных компонентов.
  • Обладать высокой степенью электрической защиты.
  • Герметичная конструкция оконечной муфты.

При разводке трубопровода, следует предусмотреть участок для установки обогревающего элемента. Как правило, на конце участка устанавливается тройник и в один из его отводов монтируется кабель посредством специального герметичного устройства – сальника, который обязательно должен быть в комплекте.

Пример установки греющего кабеля внутрь трубы через сальник

Следует обратить внимание на тот факт, что соединительная муфта не предназначается для эксплуатации во влажной среде, поэтому она должна находиться за пределами трубы.

Виды тройников для монтажа греющего кабеля внутри водопровода

Монтаж снаружи трубы

Подобный способ монтажа также включает некоторые особенности. Во-первых, перед монтажом трубы очищаются от пыли, грязи, ржавчины, следов сварки и т.д. Во-вторых, крепление должно осуществляться так, чтобы греющий кабель плотно прилегал к поверхности трубы. Следует обратить внимание на то, чтобы на поверхности не было элементов, которые бы смогли повредить нагревающий кабель. После укладки, кабель фиксируется через каждые 30 см с помощью специальных хомутов или специальной клейкой ленты.

Способы закрепления греющего кабеля на трубе

При использовании одной или двух кабелей, их крепят в самом низу, где наиболее холодная зона. При параллельном укладывании следует выдерживать определенное расстояние, что особенно важно для резистивных нагревателей.

Существует еще один способ монтажа – формирование спирали. Следует также напомнить, что такие кабели не предназначаются для формирования резких изгибов, поэтому с ними следует работать достаточно аккуратно. Чтобы избежать резких изгибов, лучше воспользоваться такими рекомендациями: кабель наматывается на трубу постепенно, по мере разматывания бухты или крепится снизу трубы с провисом, как указано на нижней картинке, после чего он дополнительно натягивается и крепится с помощью металлизированной липкой ленты.

Намотка в виде спирали

При подогреве водопроводной трубы из пластика, на трубу сначала клеится металлизированный скотч, который повышает эффективность системы за счет хорошей теплопроводности. Как правило, тройники, вентили и другая фурнитура требует больше тепла для обогрева, поэтому в таких местах лучше сделать несколько лишних петель. В любом случае нужно контролировать радиусы изгиба кабеля.

Способы утепления

Процесс обогрева трубопроводов сопровождается процессом образования конденсата, поэтому любые утеплители, вроде минеральной ваты, не годятся. При намокании эти виды утеплителя существенно теряют свои характеристики. Если после намокания такой утеплитель еще и замерзнет, то после размерзания можно забыть о таком способе утепления вообще.

Не следует забывать о том, что обычно водопроводные трубы просто закапываются в землю без их прокладки в специальных канализационных каналах. Многие виды утеплителей сжимаются, в результате чего они теряют свои основные характеристики. Подобные виды утеплителей также не рекомендуется применять несмотря на то, что они не боятся влаги. Если используется специально проложенный канал, то можно обойтись обычным поролоном. В противном случае потребуется утепление с защитным кожухом. Как вариант, поверх утеплителя можно надеть жесткую трубу в виде пластиковой канализационной.

Пример утепления водопроводной трубы с нагревательным кабелем

Существует еще один вид теплоизоляционного материала – пенополистирол, который сформован в виде фрагментов труб. Его еще называют скорлупой. Обладает прекрасными теплоизоляционными показателями, а также устойчивостью против влаги. Кроме этого, он способен противостоять некоторым видам нагрузок.

Выбор мощности подогревающего кабеля

Выбор мощности зависит от ряда факторов, таких как природные условия, способ прокладки труб, диаметр труб, наличие утеплителя, способ подогрева и т.д. В любом случае, каждый производитель разрабатывает таблицы, по которым можно легко определить длину кабеля на 1 погонный метр трубы. При этом для каждой мощности кабеля имеются свои таблицы.

Как показывает практика, в средней полосе России на обогрев 1 метра трубы изнутри, расходуется до 10 Вт мощности, а снаружи почти в 2 раза больше. Как правило, расчеты привязаны к определенному слою утеплителя, при этом, чем холоднее регион, тем толще слой утеплителя.

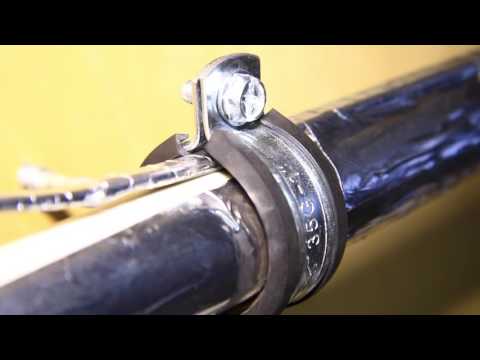

Греющий кабель на трубе. Правила монтажа

Стоит ли устанавливать терморегулятор

В наше время вопросы экономии средств семейного бюджета выходят на первый план, поэтому переплачивать никто не будет, а это означает, что без терморегулятора работа системы подогрева водопроводных труб окажется неэффективной и затратной. Терморегулятор включает систему при температуре +3 градуса и выключает ее при температуре +13 градусов.

При подаче воды из скважины, ее температура не достигнет значения +13 градусов, поэтому система будет работать круглый год. В летний период обогрев можно взять и отключить, а вот весной и осенью, когда сохраняется большая вероятность заморозков, этого не сделаешь.

Как ни крути, а в любом случае терморегулятор просто необходим. Если на нем выставить температуру отключения порядка +5 градусов, то за электрическую энергию придется платить мизер. Кроме этого, заметно увеличивается долговечность системы обогрева, поскольку кабеля имеют определенный рабочий ресурс. Чем меньше они будут работать, тем более на максимуме, тем на дольше их хватит.

Греющий кабель для водопровода — схема подключения к терморегулятору

Естественно, что в таком случае придется правильно расположить датчик температуры. Он должен плотно прилегать к трубе, но при этом его следует надежно изолировать от самого нагревательного элемента.

Как правило, терморегулятор устанавливается в помещении. Подключается устройство к домовому электрощитку посредством защитного автомата, ампер на 6 и УЗО, с током утечки не больше 30 мА.

Греющий кабель подключается к определенным клеммам, расположенным на корпусе терморегулятора. Если включено несколько кабелей, то их подключают параллельно. Датчик температуры подключается на другие контакты. Как правило, на корпусе прибора имеется соответствующая маркировка, а в паспорте имеется схема подключения, поэтому разобраться совсем не сложно. Если на приборе маркировки нет, то такое изделие лучше не покупать, поскольку оно не соответствует всем требованиям. Скорее всего, что его изготовили не законно.

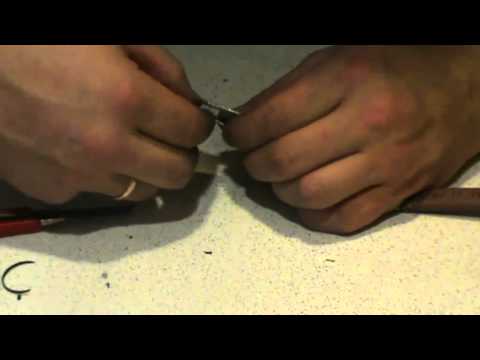

Как смонтировать греющий кабель внутрь трубы

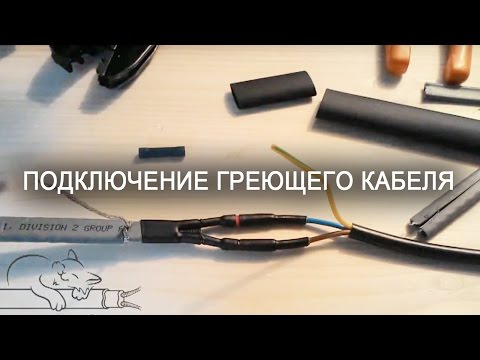

Подключение греющего кабеля

В заключение

Проблема бесперебойной подачи воды в частный дом остается актуальной и в наши дни. При прокладке трубопроводов каждый считает, что он сделал все, чтобы вода в трубах не замерзла, но приходит зима и становится понятно, что не все продумано до конца. Подогрев в трубах в самых уязвимых местах – это своеобразная страховка на все случаи жизни. Как правило, каждая зима характеризуется определенными периодами, когда минусовая температура достигает пиковых значений. Поэтому подогрев можно включать именно в такие пиковые периоды, отключая в остальные, а за температурой можно следить в Интернете по прогнозу погоды. Как правило, большая часть прогнозов абсолютно реальная, поэтому на них можно всегда ориентироваться. Чтобы перестраховаться, можно подогрев включать только на ночь, а в дневное время, когда температура поднимается, обогрев можно отключать. В таком случае, за электроэнергию не придется много платить, зато подача воды в дом будет осуществляться на постоянной основе.

Что касается более холодных регионов, когда холодная морозная погода держится длительное время, то эта проблема приобретает более актуальный характер. В подобных условиях без подогрева водопроводных труб никак не обойтись. В таких условиях земля промерзает достаточно глубоко, поэтому зарываться на слишком большую глубину не имеет смысла, тем более что в любом случае придется заводить воду в жилище, а это уже большой риск. Лучший вариант обезопасить систему водоснабжения от промерзания – это организация подогрева труб и надежная теплоизоляция. Главное – это все сделать правильно и своевременно.

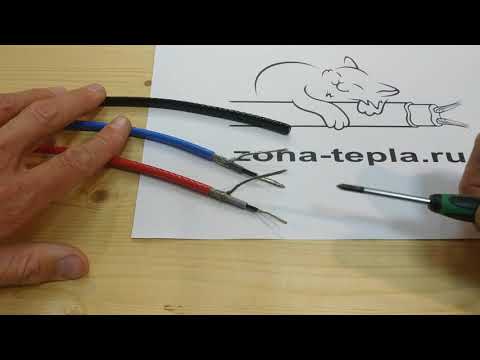

Как выбрать греющий кабель внутри трубы
