У каждого электрика, а также у многих хозяев домов или квартир, имеется подобный прибор. Он необходим для того, чтобы проверить короткое замыкание, проконтролировать уровень сетевого напряжения и т.д. Мультиметры – это те современные приборы, которыми пользуются в наши дни. Они пришли на замену аналоговым, стрелочным приборам, как более функциональные и более надежные. Их стоимость соизмерима со стоимостью стрелочных приборов, но они на порядок надежнее, так как у них нет электромагнитной головки, которая является основой всего прибора. Наличие подобного элемента делает прибор достаточно уязвимым по отношению к внешним, особенно механическим воздействиям.
Содержание
Функциональные возможности
Цифровые электронные приборы пользуются в наши дни большой популярностью, как среди специалистов, так и среди радиолюбителей. Это совсем не означает, что стрелочные приборы совсем не применяются. На самом деле это не так, поскольку некоторые виды измерений лучше отслеживать с помощью стрелочных приборов. В основном это касается различных научных лабораторий, а на бытовом уровне все переходят на небольшие, но многофункциональные цифровые приборы.
В наше время можно отыскать любой цифровой прибор, с набором всех необходимых функций. В основном используется 3 функции: измерение напряжения, тока и сопротивления. Более расширенными возможностями некоторых моделей пользуются радиолюбители, которым необходимо измерять и другие значения параметров электрических цепей. Если сначала выпускались приборы с ручным переключением функций и пределов, то сейчас все больше встречаются модели с автоматическим управлением. Другими словами, на корпусе прибора может находиться всего пара кнопок, с помощью которых выбираются измеряемые значения, а также их пределы. Это означает, что работой всего устройства управляет микропроцессор по специальной программе. Существуют также приборы, которые можно подключать к компьютеру, как к устройству, на котором сохраняется измеряемая информация длительное (сколько необходимо) время. Различные модели отличаются также классом точности.
Как правило, домашние мастера пользуются недорогими приборами, обладающими средним набором функций и точности измерений. Более широкие функциональные возможности просто ни к чему, тем более что измерения проводятся не так уж и часто. Независимо от класса прибора, пользоваться ими достаточно просто, а принципы работы ничем не отличаются.
Особенности строения

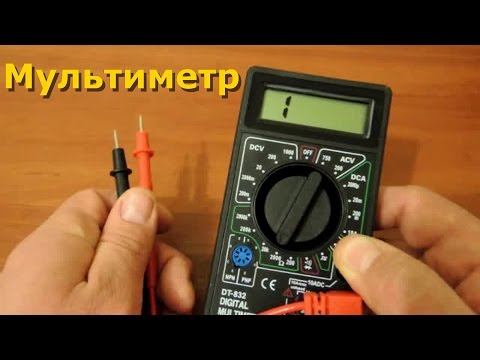

Чтобы начать пользоваться этим электронным прибором, необходимо изучить его функции и назначение всех переключателей и разъемов, которые располагаются на передней (лицевой) поверхности устройства. Электронные модели отличаются от аналоговых тем, что значения измеряемых величин отображаются на небольшом жидкокристаллическом дисплее. Как правило, под экраном располагается переключатель, который вращается (не самостоятельно) вокруг своей оси. На нем имеется стрелка, указывающая на выбранный диапазон измерений.
Вокруг переключателя имеются отметки в виде символов, цифр и знаков, которые характеризуют тип измеряемой величины и ее значение.
В нижней части прибора располагаются разъемы, к которым подключаются измерительные щупы прибора, представляющие небольшие отрезки проводов. С одной стороны этих проводов располагаются металлические наконечники, хорошо изолированные, а на другом конце этих проводов располагаются контакты, в виде штырей, которые предназначаются для включения в гнезда прибора. Щупов всего два и они имеют различную расцветку: один черный, а второй красный. Черный щуп всегда включается в разъем «COM», который является общим для всех типов измерений. Красный включается в другой разъем, хотя разъемов может быть и больше. В таком случае красный щуп включается в то гнездо, которое предназначается для измерения конкретных значений. Например, напряжение может измеряться при подсоединении к гнезду «V», если с помощью переключателя диапазонов выставлено измерение напряжения. Как правило, токи измеряются при включении в другое гнездо, особенно при измерении больших токов до 10 А и больше, если на это рассчитан функционал прибора.
Как правило, в самых дешевых приборах токи до 200 mA измеряются теми же гнездами, что и напряжение и сопротивление. Поэтому на лицевой части прибора может находиться всего 3 разъема: «COM», «VOmmA» и «10 А». Расположение гнезд, в зависимости от производителя, может отличаться, поэтому гнезда могут располагаться, как горизонтально, так и вертикально.
Более функциональные приборы имеют 4 гнезда для подключения щупов, при этом токи измеряются отдельно, как до 200 mA, так и до 10 или 20 А включительно. Во всяком случае, на лицевой части прибора имеется достаточно информации для того, чтобы правильно пользоваться прибором.
Переключатель диапазонов
В зависимости от того, какие измерения планируется проводить, необходимо позаботиться о том, чтобы переключатель диапазонов был установлен в соответствующее положение. На переключателе имеется либо стрелочка, либо точка, которые следует установить перед пределом измерений. Если стрелочка мало заметная, ее можно покрасить, например, красным лаком для ногтей, что сделает прибор более удобным в применении.
На корпусе изделия также имеется небольшой выключатель на 2 положения, служащий для включения/выключения устройства.
С помощью подобного прибора допустимо измерять:
- Переменное напряжение, которое отмечено на приборе, как ACV или просто «V» с волнистой линией.
- Постоянное напряжение, с отметкой DCV или просто «V» с прямой линией.
- Переменный ток, что соответствует обозначению «I» с волнистой линией. Не все дешевые приборы могут измерять данный параметр.
- Постоянный ток, с обозначением «I» и прямой линией.
- Сопротивление. Обозначается «Ом» или с помощью специального символа.
Каждая, отдельно взятая модель, может иметь набор дополнительных функций, таких, как измерение параметров транзисторов, диодов, конденсаторов и т.д. В основном, это необходимо для радиолюбителей или других специалистов, которым необходимо измерять намного больше параметров электрических цепей или схем.
Процесс измерения
Электронные приборы удобные тем, что они выводят на дисплей информацию, удобную для считывания, так как нет необходимости в подсчете количества делений, как в стрелочных приборах. При этом точность показания достаточно высокая, так как после запятой высвечивается одна и более цифр. Прибор также в автоматическом режиме определяет полярность напряжения или тока, которые присутствуют на щупах прибора при измерении.
Измерение сопротивлений
В первую очередь следует перевести переключатель в зону, где осуществляется измерение сопротивлений, обозначенное специальным значком. Стрелочку нужно установить в любое положение, если неизвестно значение сопротивления. После этого к щупам подключается измеряемое сопротивление, а на экране дисплея появятся цифры, соответствующие реальному значению сопротивления.
Если сопротивление элемента неизвестно, то на экране может не высветиться его значение. В таком случае, следует изменить диапазон измерения либо в меньшую, либо в большую сторону. Если сопротивление слишком большое, то прибор вряд ли сможет его измерить и на экране вряд ли появится истинное значение, как например, при измерении сопротивления электрической проводки.
Измерение силы тока
Как известно, существует переменный и постоянный ток. В каждом доме существуют, как те, так и другие источники тока, а также их потребители. У дешевых моделей может не быть пределов измерения переменного тока, а зря, поскольку в каждом доме и в каждой квартире жильцы больше сталкиваются с переменным током, так как практически все бытовые приборы рассчитаны для работы в сети переменного тока.
Измерение постоянного тока
В первую очередь следует определиться с типом тока, а затем переключатель диапазонов переводится в область измерения постоянного тока. Если неизвестна сила тока, то лучше начать измерения на самом большом диапазоне в 10 или 20А, иначе прибор можно вывести из строя.
Измерение силы тока осуществляется по определенной схеме, поскольку щупы включаются в разрыв цепи, как указано на рисунке выше. Как правило, с постоянным током больше связаны радиолюбители и автомобилисты, а также электрики, работающие в различных сферах промышленности.
Измерение переменного тока
Часто приходится измерять потребление электричества различными бытовыми приборами, особенно на этапе капитального ремонта электрической сети. Прибор также включается в разрыв цепи, но только после того, как переключатель будет переведен в положение, измеряющее переменный ток. Чтобы это сделать, нужно воспользоваться дополнительными проводами, при этом следует помнить о безопасности, поскольку переменный ток достаточно опасен, тем более напряжением 220 вольт.
Затем следует выставить предел измерения. Чтобы не навредить прибору, измерения проводятся на диапазоне 10 или 20 А, тем более что бытовые электроприборы потребляют значительный ток, обладая мощностью до 1 кВт.
На рисунке вверху отображается схема измерения. Нагрузка, в виде лампочки, одним концом подключается к розетке, а вторым концом к прибору. Второй конец прибора также подключается к розетке. По этой же схеме можно измерить ток потребления любого бытового устройства, подключив его по схеме вместо лампочки.
Измерение напряжения
Напряжение, как и ток, бывает переменным и постоянным. Напряжение в розетках наших жилищ переменное и его можно измерить, подключив щупы прибора непосредственно в розетку. Для этого сначала ставят переключатель в положение измерения переменных напряжений, выбирая диапазон, превышающий напряжение электрической сети в 220 V. Это может быть 750 V или 1000 V, в зависимости от модели.
Измерение постоянного напряжения соответствует такому же порядку, только переключатель нужно установить в положение измерения постоянных напряжений.
Поэтому непроблематично измерить напряжение на обычной батарейке или на аккумуляторе, достаточно правильно выбрать предел измерений.
Прозвонка цепи
Существует в приборе и подобная функция, с помощью которой легко определить целостность проводов или других элементов электрических схем, например, целостность лампочек накаливания.
Целостность цепи определяется по звуковому сигналу, который генерируется прибором. Кроме этого на дисплее высвечивается реальное сопротивление цепи.
В общем, пользоваться таким прибором намного проще, по сравнению со стрелочным, главное – это хорошо изучить инструкцию, а также рекомендации, изложенные в этой статье.
